Karta

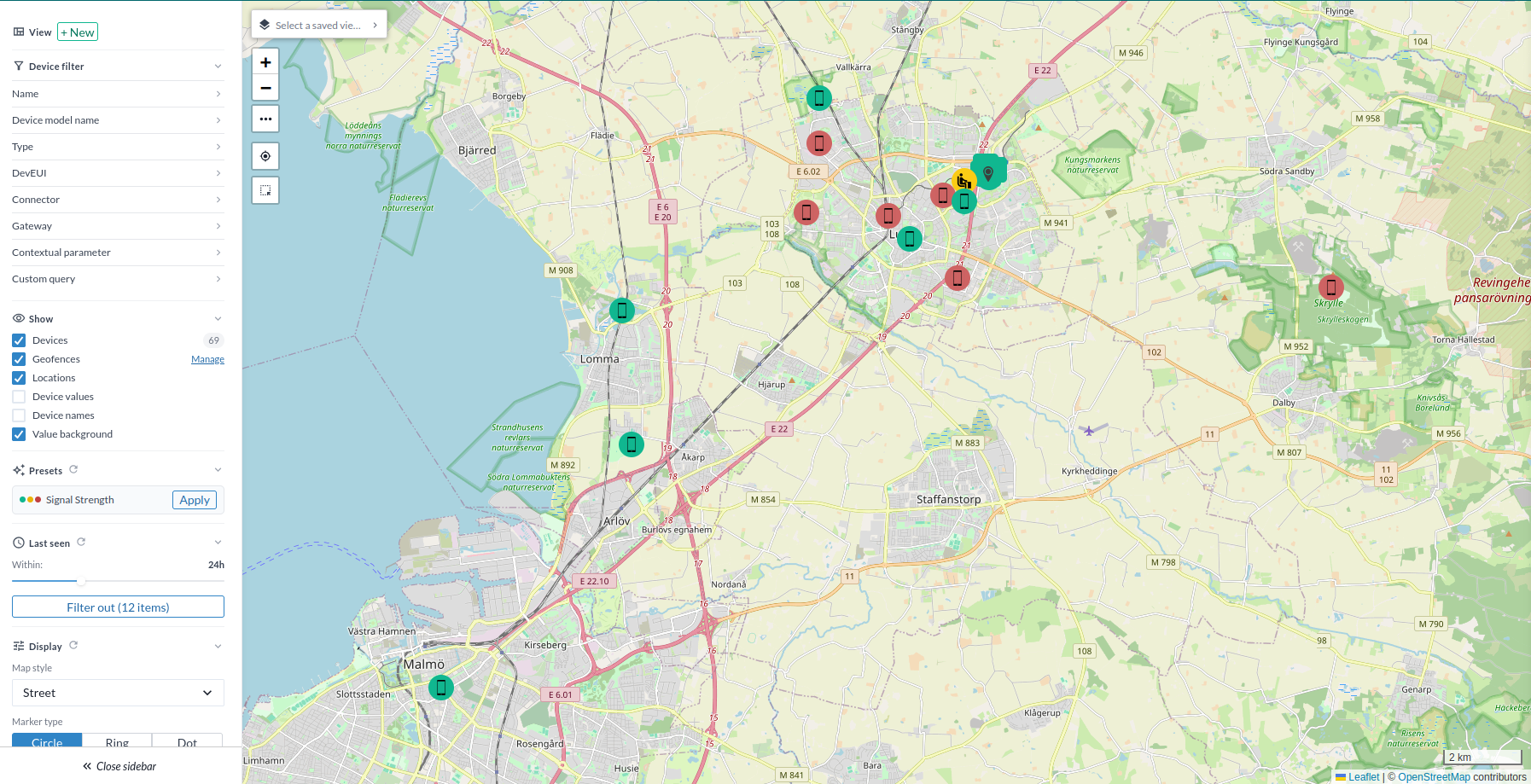

Kartsidan visar dina enheter där de fysiskt är. Enheter behöver en position innan de syns - se Lägg till enhet på kartan.

Att placera enheter på en karta besvarar frågor en lista inte kan. Ett värde som ser ut som en avvikelse i en tabell är ofta ett mönster på en karta: en flygel i en byggnad, en sida av en gata. Det tydligaste exemplet är nätverkstäckning, där radioförhållandena vid varje enhet ritas som färger över den verkliga geografin.

Från kartan kan du:

• Filtrera vilka enheter som visas efter namn, modellnamn, typ, DevEUI, connector, gateway, kontextuella parametrar eller en anpassad fråga.
• Visa eller dölja enheter, platser och geofences.
• Konfigurera vilka enhetsvärden som visas bredvid varje enhetsikon, med färgtrösklar.
• Skilja de enheter som rapporterat nyligen från dem som tystnat.
• Spara och hantera kartvyer för att återgå till en specifik konfiguration senare.
• Dela eller exportera kartvyer.
• Välja flera enheter för att utföra massåtgärder.
• Skapa och hantera geofences.

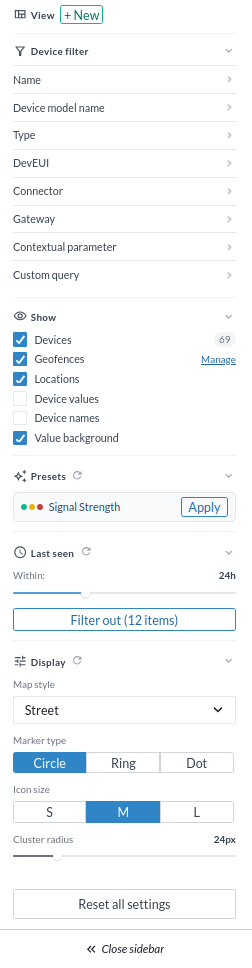

Sidofält

Vy

Byter mellan sparade kartvyer, och skapar eller redigerar en utifrån de aktuella inställningarna.

Enhetsfilter

Smalna av kartan till de enheter du vill titta på. En karta över allt är sällan den användbara kartan - det mesta arbetet här börjar med att skära ner den till en plats, en modell eller en connector.

• Namn: Filtrerar enheter efter namn. Ange en sträng som enhetsnamnet måste innehålla.
• Modellnamn: Filtrerar på enhetens modell, alltså en hårdvarumodell i taget.
• Typ: Kan vara Device, Connector eller Gateway.
• DevEUI: Unik identifierare för LoRaWAN-enheter.
• Connector: Vilken connector enheterna som visas ska tillhöra. Användbart för att isolera en nätverksservers enheter när dess täckning ifrågasätts.
• Gateway: Vilken gateway enheterna som visas ska tillhöra.
• Kontextuella parametrar: Filtrerar på ett nyckel-värde-par i enhetens kontextuella parametrar
  • byggnad, våningsplan, kund, vad du än noterade vid installationen.
• Anpassad fråga: Filtrerar på enhetens egna värden, för villkor som fälten ovan inte kan uttrycka.

Visa

Styr vilka element som är synliga på kartan. Varje element kan slås på eller av.

• Enheter
• Geofences
• Platser

• Enhetsvärden: Skriver ut upp till fem av enhetens egna värden bredvid dess ikon, så att kartan bär mätvärden och inte bara positioner. Färgtrösklar markerar när ett värde passerar en gräns, och ett värde markerat med stjärnan färgar även enhetsikonen. Värden konfigureras i vyredigeraren, eller fylls i av en förinställning - se Skapa eller redigera en kartvy.
• Enhetsnamn: Skriver ut enhetens namn bredvid dess ikon.
• Värdebakgrund: Ritar en platta bakom värdena så att de förblir läsbara över satellitbilder.

Förinställningar

En förinställning fyller i en hel uppsättning enhetsvärden och färgtrösklar med ett klick, i stället för att du konfigurerar dem för hand i vyredigeraren. Att tillämpa en lägger också en teckenförklaring i kartans hörn, så att färgerna kan läsas utan att sidofältet öppnas. Återställningsikonen i avsnittets rubrik rensar den igen.

Det finns för närvarande en förinställning, Signal Strength. Den är grunden för kartan över nätverkstäckning.

Senast sedd

Delar enheterna i de som rapporterat inom en period och de som inte gjort det, och lägger endera gruppen på kartan för sig.

• Didn't report eller Reported - vilken av de två grupperna som ska visas.
• Perioden under växlaren: 2 timmar, 6 timmar, 12 timmar, 1 dygn, 1 vecka, 1 månad, 6 månader, 1 år eller Aldrig. Standard är 1 dygn. Aldrig erbjuds bara under Didn't report.
• Show N devices tillämpar filtret. Knappen läser sedan "Showing N - show all" för att stänga av det igen. Antalet räknas fram på servern, så det täcker hela ditt bestånd och inte bara det som just nu ritas ut.
• Återställningsikonen i avsnittets rubrik återgår till Didn't report / 1 dygn och rensar filtret.

Högst 10 000 enheter ritas på kartan, och avsnittet säger till när filtret matchar fler.

För att växla mellan de två grupperna och hitta var enheter har tystnat, se Enheter som slutat rapportera.

Visning

Kartstil	Beskrivning	Bild

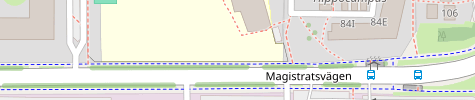

Street	Framhäver gator och vägnät.

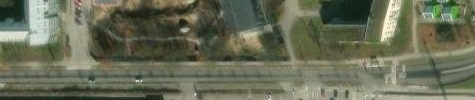

Satellite	Byggd av satellitbilder.

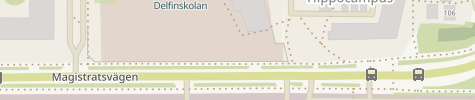

Humanitarian	Visar infrastruktur relevant för katastrofinsatser, folkhälsokriser och flyktingkriser.

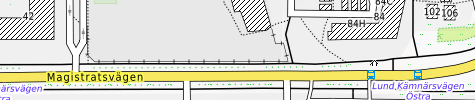

Topo	En tvådimensionell representation av terräng med höjdkurvor, naturliga element och konstruktioner.

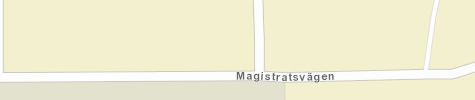

Esri Street	En gatukarta från Esri.
Esri Topo	En topografisk karta från Esri.

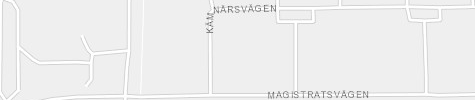

Esri Grey	En gråtonad karta från Esri. Har ett mer begränsat zoomintervall än de andra stilarna.

Markörtyp: Hur varje enhet ritas. Circle, Ring eller Dot.

Ikonstorlek: S, M eller L. Liten håller en tät plats läsbar; stor gör färgerna läsbara på en väggskärm eller i en dashboard-widget.

Klusterradie: Hur nära två markörer måste vara, i pixlar, innan de slås ihop till ett kluster. Mellan 10 och 80 px, 24 som standard. Sänk den för att dra isär en tät plats till enskilda enheter; höj den för att se en hel stad som en handfull kluster.

Återställ alla inställningar: Återställer alla visningsinställningar till standardvärden.

Stäng sidofält: Stänger sidofältet.

Nätverkstäckning

Förinställningen Signal Strength gör kartan till en täckningskarta för LoRaWAN. Varje enhet färgas efter hur väl den når nätverket. En svag punkt syns då som en röd fläck på en gata, i stället för som en rad i en tabell.

Den besvarar två frågor samtidigt: hur bra radiolänken är där varje enhet sitter, och vilka enheter som slutat rapportera helt.

Bygg täckningskartan

1. Smalna av enheterna till den plats du tittar på, under Enhetsfilter.
2. Under Förinställningar, tryck på Apply för Signal Strength. Teckenförklaringen visas i kartans hörn och markörerna får sina färger.
3. Under Visa, slå på Enhetsvärden för att skriva ut de tre talen bredvid varje ikon. Ikonfärgerna fungerar utan det, så lämna det av när kartan är trång.
4. Under Visning, sätt Ikonstorlek och Klusterradie för den zoomnivå du arbetar på.
5. Spara den som en kartvy, så att hela konfigurationen är ett klick bort och kan exporteras eller delas.

Vad färgerna betyder

Förinställningen sätter tre värden, vart och ett med egna trösklar:

Värde	Grön	Gul	Röd
rssi	över -110	över -120	under -120
snr	över 5	över 0	under 0
spreadingFactor	under 9	under 10	över 9

• RSSI är den mottagna signalstyrkan, i dBm. Den är negativ, och närmare noll är starkare.
• SNR är hur långt signalen står över bruset, i dB. LoRaWAN avkodar fortfarande under noll, men utan marginal kvar.
• Spreading factor är hur långsamt enheten behövde sända för att bli hörd. En högre spreading factor betyder mer sändningstid per meddelande, färre meddelanden per dygn och kortare batteritid.

Läs de tre tillsammans. En enhet på SF7 med stark RSSI har marginal. En på SF12 använder redan allt den har, så en liten förändring - en dörr som hålls stängd, ett skåp som byggs runt den - kan knuffa ut den ur nätverket.

Själva markören färgas av alla tre värdena tillsammans, inte av RSSI ensamt. Markören är alltså utlåtandet och talen bredvid den är detaljen. Värdena kommer från nätverksservern med varje upplänk, och listas per enhet under Connectivity i Data.

Teckenförklaringen kan fällas ihop, och att klicka på en färg döljer den gruppen. Att dölja grönt lämnar problemenheterna ensamma kvar på kartan.

Enheter som slutat rapportera

Färg täcker bara enheter som fortfarande rapporterar. Senast sedd täcker resten.

Lämnad på Didn't report visar kartan bara de enheter som tystnat inom perioden. Växlad till Reported visar den bara de som fortfarande kommer in. Att växla mellan de två är det snabbaste sättet att se var de tysta enheterna finns. En ensam pekar oftast på den enheten; ett kluster av dem i samma område pekar på gatewayen som täcker det.

En enhet som slutat rapportera behåller de senaste värden den skickade, så dess markör visar fortfarande vad signalen gjorde innan den tystnade.

Lägg till enhet på kartan

En enhet visas på kartan när den har en position. En GPS-försedd enhet sätter sin egen och flyttar sig själv; allt annat placeras för hand, och är värt att placera även om det aldrig flyttas.

1. Gå till enhetens sida i fliken Devices.
2. Klicka på fliken Position i enhetens sidofält.

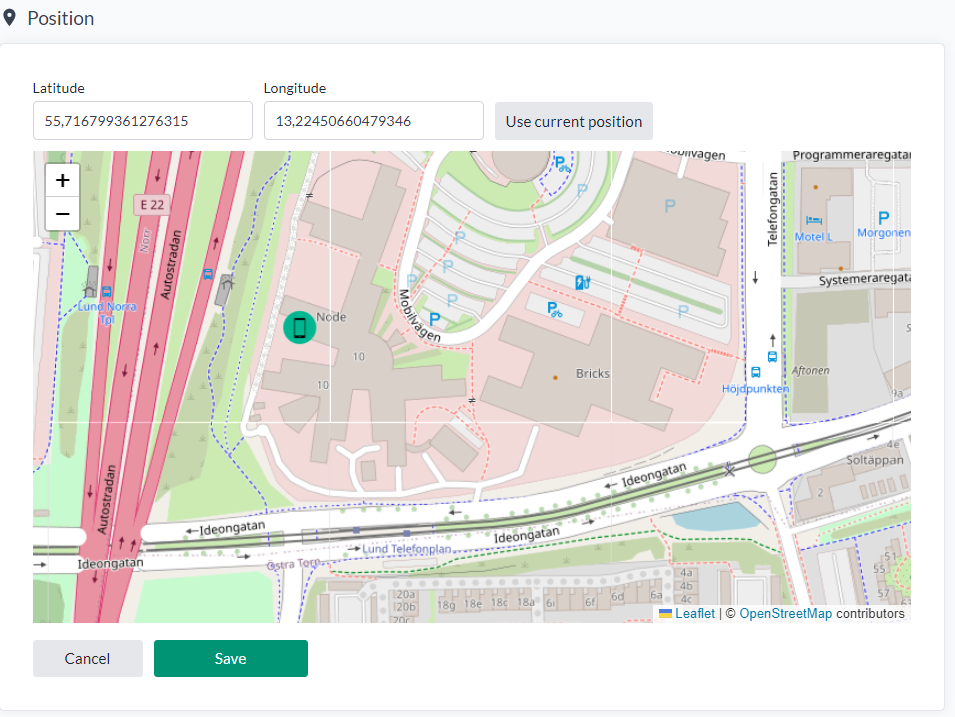

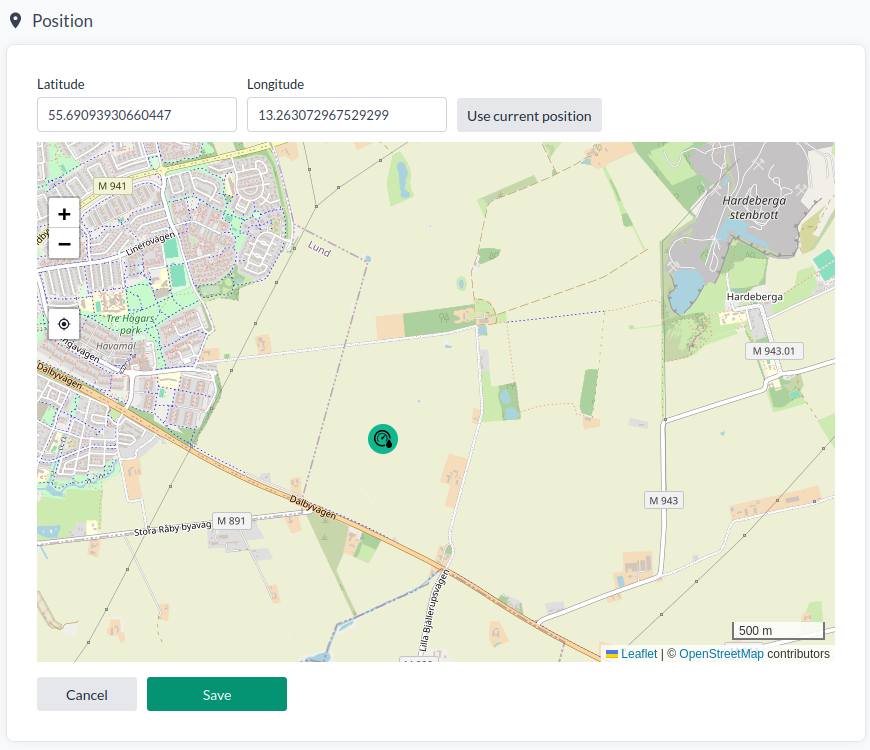

3. Ange positionen genom att klicka på kartan, ange koordinater manuellt, eller klicka på kompassknappen för att använda din nuvarande position.
4. Klicka på Save för att spara enhetens position.

Enheter kan också flyttas från den här kartan, vilket oftast är snabbare när du placerar flera i samma område. Se Position för samma flik på enheten själv.

Kartvyer

En kartvy sparar kartans hela tillstånd under ett namn, så att en konfiguration du arbetat fram en gång är ett klick bort efteråt.

En kartvy sparar:

• Enhetsfiltren
• Visa/dölj-status för enheter, platser och geofences
• Enhetsvärdena och deras färgtrösklar, inklusive en förinställning du tillämpat (se Enhetsvärden)
• Om enhetsvärden, enhetsnamn och värdebakgrund visas
• Läge och period för Senast sedd
• Kartstilen, markörtypen, ikonstorleken och klusterradien
• Startpositionen: centrum och zoomnivå som vyn öppnas på

Så en täckningsvy för en plats och en översikt över hela beståndet kan var och en hålla sina egna filter, zoom och markörinställningar.

Välja en kartvy

1. Klicka på rullgardinsmenyn Views i sidofältet.
2. Välj vyn du vill använda.

Skapa eller redigera en kartvy

1. Gå till kartsidan i kontrollpanelen.
2. Öppna sidofältet.
   • För att skapa en ny vy, klicka på knappen + New.
   • För att redigera en befintlig vy, välj vyn i rullgardinsmenyn och klicka sedan på kugghjulsknappen.
3. Ange eller uppdatera vyns namn och konfigurera eventuellt enhetsvärden. De aktuella enhetsfiltren och visa/dölj-inställningarna sparas med vyn. Den aktuella kartpositionen sparas som startposition.

Parameter	Beskrivning
Name	Namnet på vyn.
Device values	Enhetsfälten som ska visas bredvid enhetsikonen. Om stjärnikonen är aktiverad för ett värde tillämpas den konfigurerade tröskelfärgen på enhetsikonen. Klicka på pennikonen för att omkonfigurera ett värde.

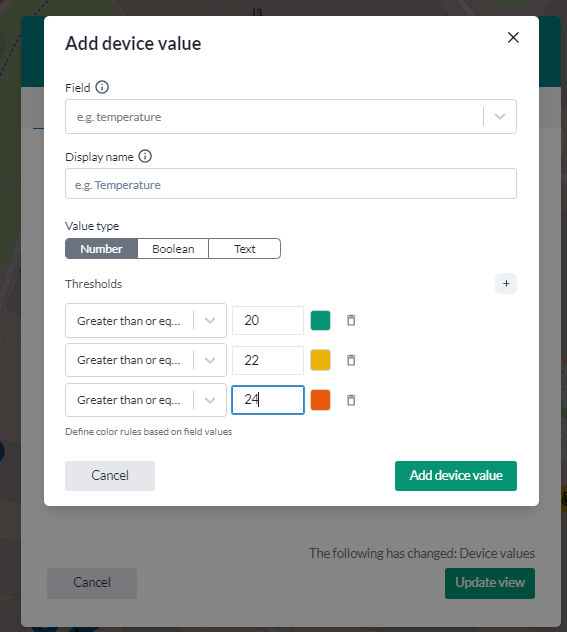

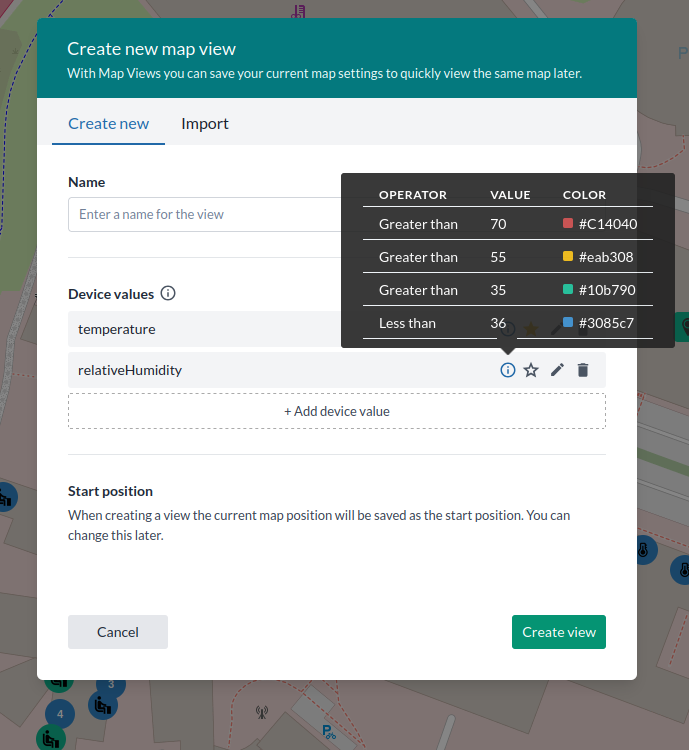

4. För att lägga till eller omkonfigurera ett enhetsvärde, klicka på pennikonen bredvid ett befintligt värde eller klicka på Add device value.

   • Field är fältet som ska visas. Listan visar de fält som finns på enheterna, och du kan skriva in ett som inte erbjuds. Fältnamnen är de interna som listas i enhetens flik Data, till exempel temperature eller humidity.outside.
   • Display name är etiketten som visas bredvid enhetsikonen. Lämnas den tom används fältnamnet.
   • Value type är Number, Boolean eller Text. Att byta den rensar de regler som redan matats in, eftersom de tre sorterna tar olika regler.
   • Reglerna själva. För Number är varje ett villkor - Greater than or equal, Greater than, Equal, Less than or equal, Less than - sedan ett värde och en färg. För Boolean är varje true eller false och en färg. För Text är varje ett exakt värde, texten som ska visas i dess ställe, och en färg.

   När en enhets värde matchar en regel skrivs värdet ut i den färgen. Är värdet stjärnmärkt hamnar den färgen även på enhetsikonen.

   Klicka på Done eller Add device value när du är klar.

5. Klicka på Create view eller Update view för att spara.

Skapa en vy med en exportsträng

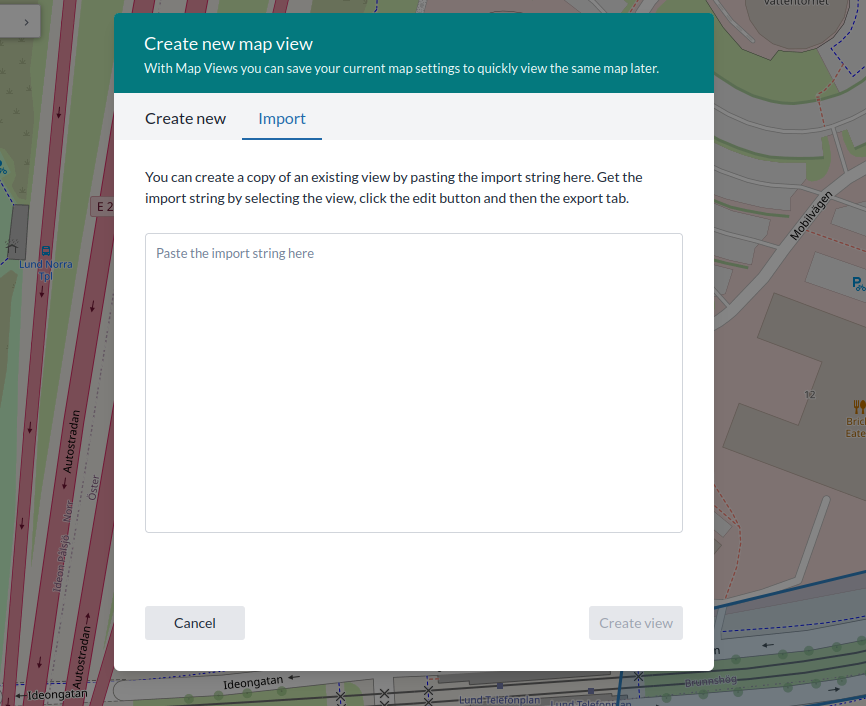

Klistra in en exportsträng här. Exportsträngar genereras från en befintlig vy enligt beskrivningen nedan.

Alternativ för kartvyredigering

Update

Ändrar vyns namn och enhetsvärden, och sparar om de aktuella filtren, visa/dölj-inställningarna och kartpositionen på den. Samma redigerare som Skapa eller redigera en kartvy.

Export view

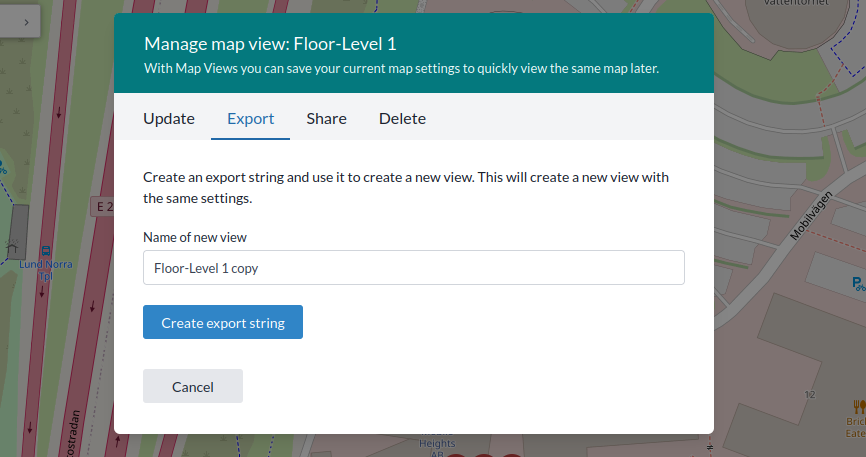

Klicka på Create export string för att generera en exportsträng. Strängen kan sedan kopieras och klistras in när du skapar en ny vy (se ovan).

Så här når en vy som byggts en gång andra personer: arbeta fram en bra täckningskarta, exportera den och ge strängen till den som behöver samma bild.

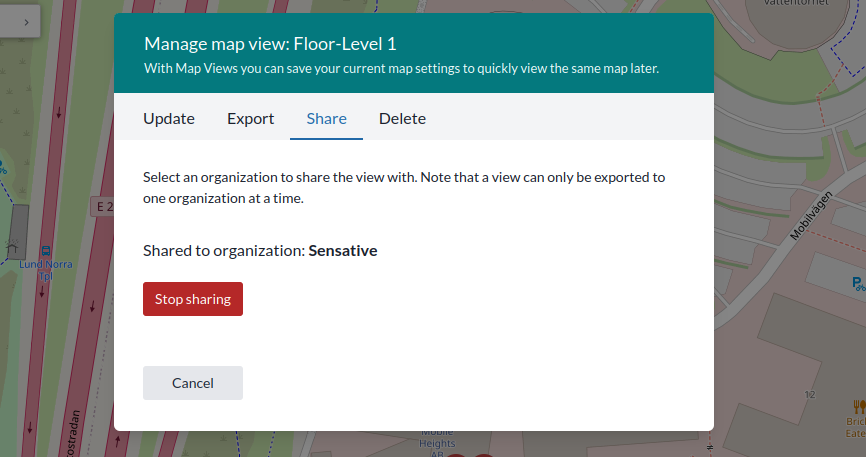

Share view

Delar en vy med en organisation, så att alla i den har vyn utan att importera något. En organisation i taget.

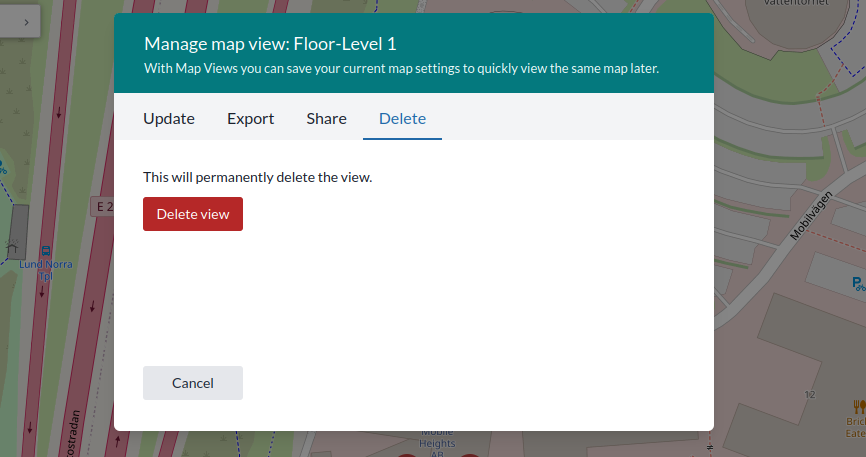

Delete View

Tar bort vyn permanent.

Kartor i dashboard

Sparade kartvyer kan visas som widgets i dashboarden. Skapa en ny kartwidget och välj en kartvy. Se Kartwidgeten för vad själva widgeten erbjuder.

Välj flera

Att agera på enheter utifrån var de är, snarare än utifrån vad ett filter matchade. Att välja de röda markörerna i ett hörn av en plats och synkronisera dem är ett urval som är svårt att bygga från en lista.

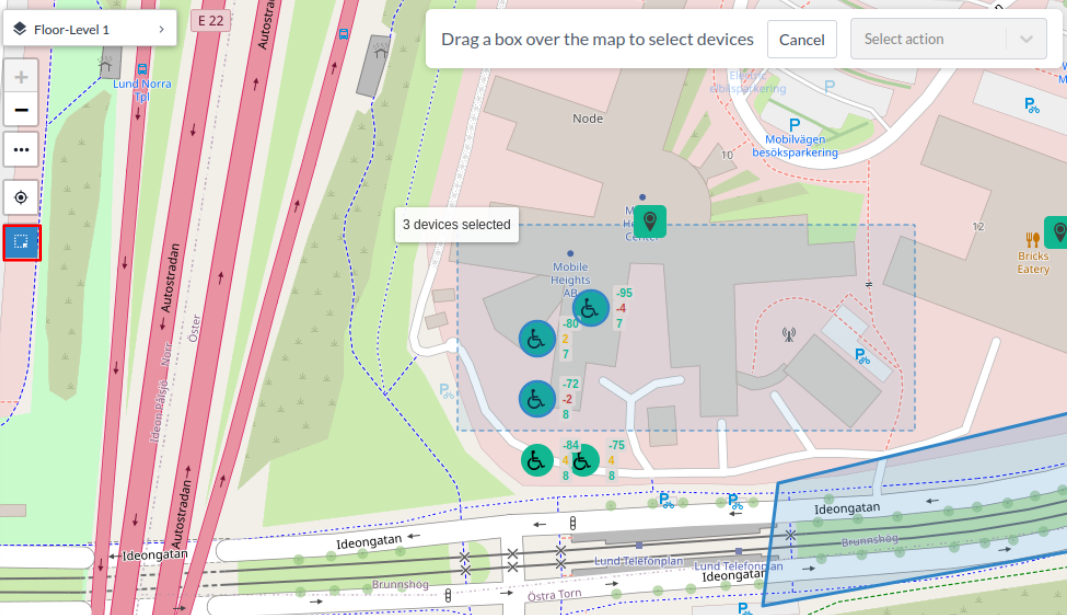

1. Klicka på den markerade knappen för att aktivera flervalsläge.
2. Klicka på enheterna du vill agera på. Håll Shift intryckt medan du klickar för att lägga till i urvalet.
3. Välj en åtgärd: Access rights, Add device to group, Charts, Configure, Edit eller Synchronize.

För en beskrivning av respektive åtgärd, se Välj flera.

Geofences

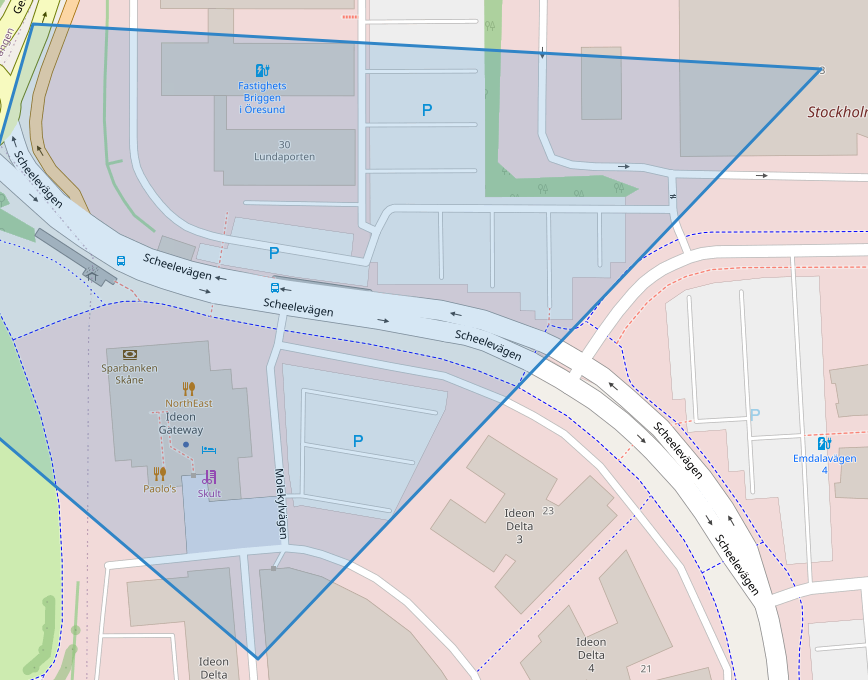

En geofence är en virtuell gräns runt ett verkligt område. En enhet som går in i eller lämnar en sådan utlöser en händelse, som regelmotorn kan agera på.

Du kan också köra en geoquery för att identifiera enheter inom ett geofencat område eller ett anpassat område definierat av frågan.

Från och med Yggio v3.39.9 kan du rita en geofence direkt på kartan.

Skapa en geofence med kartan

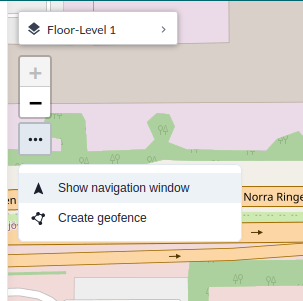

1. Klicka på knappen med tre punkter och välj Create geofence.

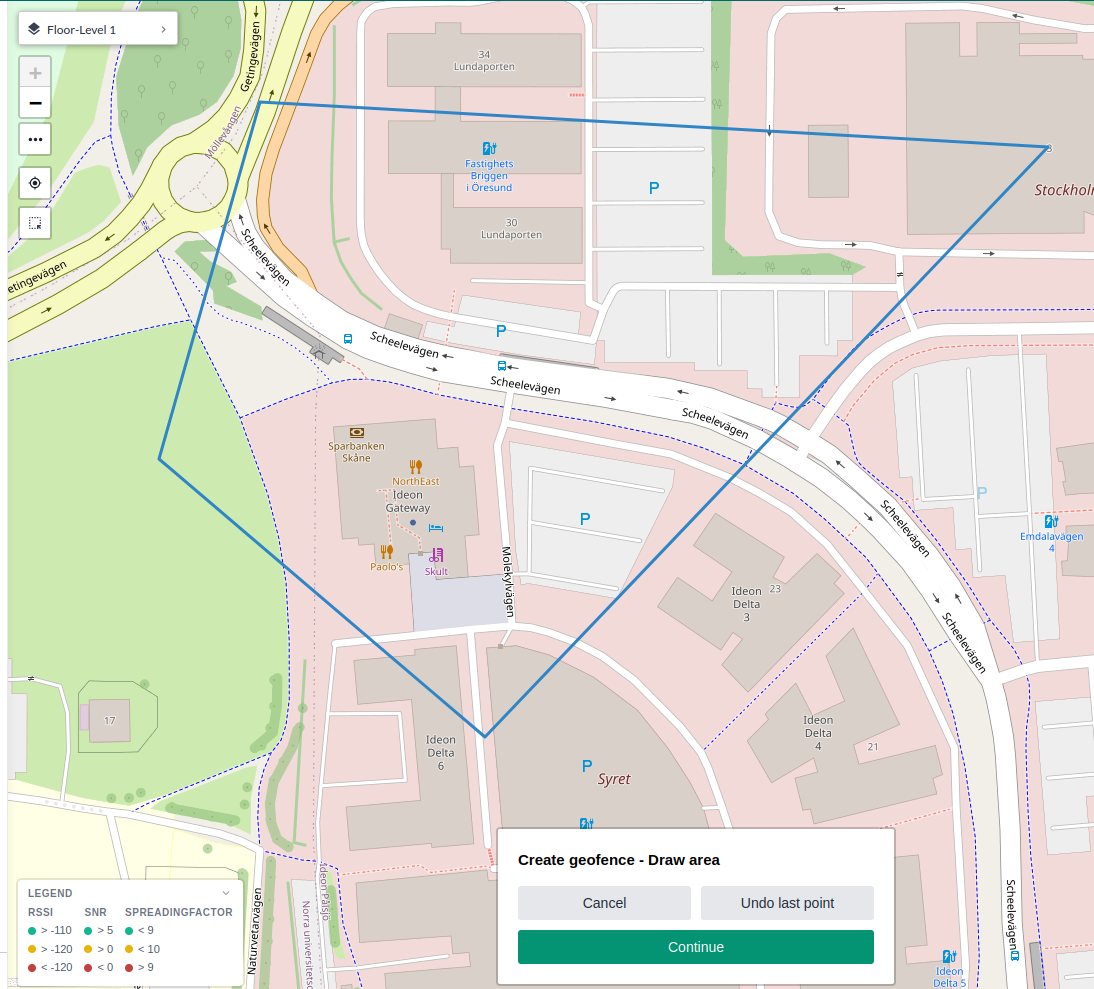

2. Klicka på kartan för att rita geofencens gräns. Klicka på Continue när du är klar. Du kan också ångra den senaste punkten.

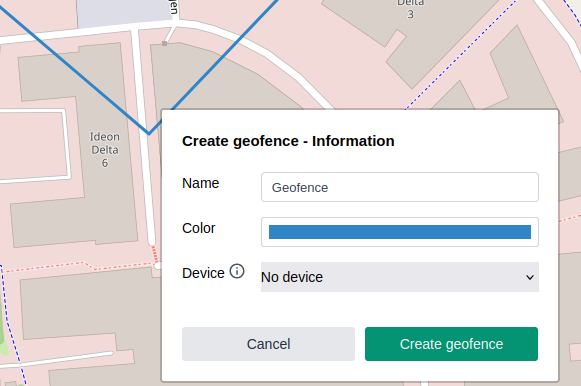

3. Ange ett namn, en färg och eventuellt en enhet som ska flyttas till geofencens mittpunkt. Klicka sedan på Create geofence.
