Vattenläckagedetektering

Läckaget som förstör en byggnad är sällan det som brister. Ett sprucket rör anmäler sig självt och insatsen går fort. En droppande koppling i ett installationsschakt, en läckande ventil bakom en lucka, kondens som rinner över ett tråg - inget av det anmäler något, och när skadan väl syns är kostnaden redan tagen.

Så problemet är smalare än uttrycket antyder. Rör, tätningar och kopplingar kommer att gå sönder; ni kan inte förhindra varje läckage. Det ni kan bestämma är hur länge ett läckage pågår innan någon vet. Varje timme som tas bort från den siffran tas bort från skadan.

Varför exponeringsfönstret är hela mätningen

Varje sätt att hitta läckage har ett fönster då ett läckage pågår och ingen vet. Det är fönstret som skiljer metoderna åt, inte noggrannheten.

Hur läckage hittas	Vad det faktiskt fångar	Exponeringsfönster
Ronderingar	Ett läckage som syns i det ögonblick någon går förbi	Hela intervallet mellan ronder
Anmälan från hyresgäst eller personal	Ett läckage som redan har ett märkbart symptom	Skada finns före anmälan
Fuktmätning i konstruktionen	Skadan, inte läckaget	Per definition för sent
Flödes- eller förbrukningsmätning	Stor kontinuerlig förlust på en mätt ledning	Missar små läckage och icke-vatten-vätskor
Kabelansluten nivåvippa eller punktgivare	Vätska på en punkt, dit ström och kabel nådde	Ofta inte installerad där risken finns
Trådlös sensor vid uppsamlingspunkten	Vätska som når det golv ni valt	Minuter, rapporteringsintervallet

Bara den sista raden mäts i minuter, och skälet är vardagligt: sensorn sitter i lågpunkten där vätska samlas och rapporterar av sig själv, utan kabel, utan ström och utan en rond att vänta på. Den ersätter inte rondering - ronder hittar fortfarande korrosion och en läckande fog ovanför sensorn - men den tar bort det blinda fönstret mellan dem.

Vad sensorn rapporterar

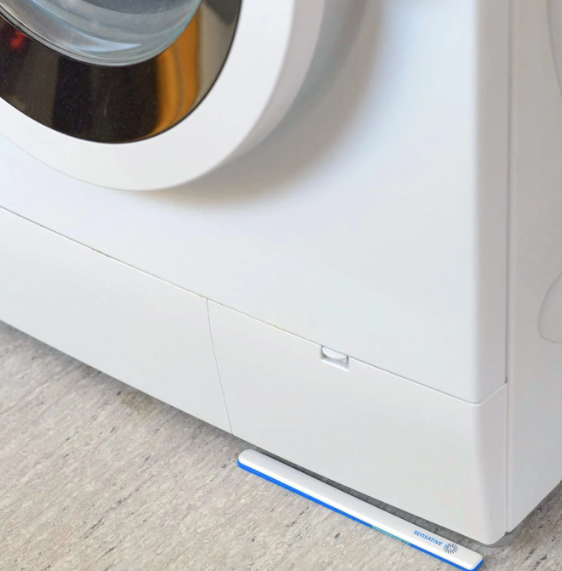

Strips MS +Drip är en remsa under 3 mm som detekterar vätska med kapacitans, genom en absorberande dyna som drar in den. Se Strips Multi-sensor för hårdvarudetaljerna.

	Strips MS +Drip
Detekterar	Vatten
Rapporterar även	Temperatur, ±1,0 °C
Återställer sig själv	Ja, när dynorna torkat
Nät	LoRaWAN och Z-Wave

Den är tunn, tejpmonterad och går upp till 10 år på ett förseglat batteri. Den behöver varken ström eller kablage, vilket är det som gör täckningslistan ärlig: skälet till att täckningen oftast stannar vid ett fåtal platser är kabeln.

Om vätskan ni oroar er för inte är vatten - hydraulolja, kylvätska, diesel - är det en annan sensor och ett annat problem. Se Olja och andra vätskor.

Frost, från samma enhet

+Drip rapporterar även temperatur, så samma sensor varnar innan ett ouppvärmt utrymme når fryspunkten

• krypgrunder, vindar, ouppvärmda garage, avlägsna maskinrum, säsongsfastigheter. Ett fruset rör som brister är det dyraste läckaget och det mest förebyggbara, så ouppvärmda utrymmen är värda en sensor oavsett om de står på läckagelistan.

Vad den inte gör

En läckagesensor som säljs in för hårt blir avstängd, så gränserna är värda att ange först.

Den gör	Den gör inte
Detekterar vätska som kommer dit sensorn sitter	Hittar ett läckage som aldrig når sensorn, eller stannar under den
Rapporterar inom det konfigurerade intervallet, dag som natt	Mäter ett flöde, en volym eller en total förlust
Varnar innan ett ouppvärmt utrymme fryser	Ersätter en dedikerad klimatsensor
Återställer sig själv när dynan torkat	Talar om vilken vätska som kom - se Olja och andra vätskor

Två följder. Placeringen är hela spelet - sensorn är tillförlitlig, täckningen är ett designbeslut, och en genomgång med driftpersonal vid lågpunkten på varje riskplats är det som får det att fungera. Och känsligheten är en avvägning ni äger: högre känslighet ger tidigare varning och fler falsklarm, sätts per sensor, så att ett maskinrum och ett serverrum inte ställs likadant.

Var sensorerna sitter

Utgå från er egen skade- och incidenthistorik. Den namnger era riskplatser bättre än någon checklista, och tio välplacerade sensorer slår hundra placerade från en planritning.

I byggnader - under diskbänkar och pentryn; bakom diskmaskiner och tvättmaskiner; varmvattenberedare och pannrum; sprinklercentraler; installationsschakt och vertikala stammar; fjärrvärmecentraler; kondenstråg under kyla och luftbehandling; takavvattning dragen innanför klimatskalet; hissgropar; källargolv under mark; serverrum och deras kyla; arkiv och lagerrum där innehållet kostar mer än golvet.

Från detektering till en kvitterad åtgärd

En läckagesensor utan en kedja bakom sig är en lampa i ett tomt rum. Sensorn är den billiga delen; kedjan är där värdet finns.

sensor  ->  LoRaWAN  ->  Yggio regelmotor  ->  kvitterat
vätska      ingen         vem, hur och          någon bekräftar;
når         kabel,        hur brådskande        klockan och loggen stannar
remsan      ingen ström

Regelmotorn är det som avgör mittensteget:

• Olika behandling efter plats och efter timme. Ett serverrum klockan 03:00 är inte ett garage klockan 15:00.
• Larmet går till en person, en grupp, ett jourschema, eller in i ett arbetsordersystem, via e-post, SMS eller webhook.
• Platsen namnges som er personal säger den, inte som en enhetsidentitet.
• Okvitterade larm upprepas och eskalerar.

Kvittensen sluter cirkeln och stoppar eskaleringen, och varje steg tidsstämplas - utlöst, levererat, kvitterat, avslutat. För en reglerad vätska är den loggen det som visar när ni visste och vad ni gjorde. Vem som rings klockan 02:00 blir en regel i systemet i stället för en telefonkedja i någons huvud, och en schemaändring görs en gång, centralt.

Att bevaka tystnaden

Felläget hos en läckagesensor är tystnad, så plattformen bevakar även det. Batterinivå och radiokvalitet följs för varje sensor, och en som slutar rapportera larmas som ett fel i stället för att lämnas som en lucka. En död sensor ingen märker är sämre än ingen sensor, eftersom den tros fungera.

Vad teamet ser mellan incidenterna

De flesta dagar finns inget att se, och plattformen måste vara användbar ändå.

• Varje sensor på en planritning eller karta med sitt aktuella tillstånd.
• Batteri- och signalhälsa, så att byte planeras snarare än upptäcks.
• En frostriskvy över ouppvärmda utrymmen genom vintern.
• Larmhistorik per plats. Platserna som fortsätter larma berättar något.

Rapporter bär samma data utåt: vilka riskplatser som är övervakade, drifttiden och batterihälsan i den täckningen, och en incidentlogg med svarstider - vilket är underlaget ett försäkringsbolag eller en styrelse frågar efter. Dokumenterad övervakning överför inte ansvar; den förkortar exponeringen och dokumenterar aktsamhet, och aktsamhet som kan dokumenteras är värd mer än aktsamhet som kan beskrivas.

Återställning och förbrukningsvaror

Larmet talar om vad man ska ta med sig innan någon ger sig av.

Vattendetektering är verkligt sätt-och-glöm. Dynorna torkar inom ett par timmar efter att läckaget åtgärdats, larmet återställer sig självt, och sensorn är skarp igen utan att någon besöker den. Det finns inget att bära med sig och inget att byta.

Det gäller inte en oljehändelse, där absorbenten är en förbrukningsvara. Se Olja och andra vätskor.

Att testa kedjan, och hålla den testad

En larmväg som aldrig testats är en förhoppning, inte en kontroll.

Vid idrifttagning: kör ett vattentest på varje sensor med verklig vätska snarare än en simulerad nyttolast - sensorn torkar ut och återställer sig själv, så detta motionerar hela larmvägen utan kostnad. Testa eskaleringen genom att avsiktligt låta bli att kvittera ett larm. Godkänn per sensor som en del av acceptanstestet.

En tidsbegränsning från Strips Multi-sensor: kör inte vattentestet under de första två timmarna efter att enheten anslutit. En andra kalibrering körs vid tvåtimmarsmärket, och att blöta sensorn innan den är klar kan lämna enheten oförmögen att rapportera senare läckage.

Som rutin: schemalägg en årlig eller säsongsvis testrunda från regelmotorn själv, så att loggen visar att den hände, på vilka sensorer, och vem som bekräftade. Ny personal och schemaändringar är den vanliga orsaken till att en kedja tyst går sönder. Mellan testerna är det batteri- och länkövervakning som täcker luckan.

Att komma igång

Börja där historiken pekar, inte där en planritning föreslår.

1. Ta er egen skade- och incidentlogg, välj de tio värsta platserna, och täck dem. Den namnger er risk bättre än någon checklista, och tio sensorer i skåp som faktiskt har svämmat över slår hundra placerade från en ritning.
2. Gå igenom de platserna med driftpersonal och markera lågpunkten i var och en, där vätska skulle samlas. Lägg till ett ouppvärmt utrymme för frostfallet, eftersom det läckaget är både det dyraste och det mest förebyggbara.
3. Bestäm eskaleringen innan sensorerna kommer - vem som rings, hur lång tid de har på sig att kvittera, och vem som rings därnäst. En sensor utan svar på det är en sensor ingen agerar på.
4. Kör det en säsong. Ni lär er både vad som läcker och hur väl kedjan fungerar, inklusive den del där någon väcks klockan tre på natten. Se Att testa kedjan, och hålla den testad.
5. Bygg sedan ut på bevis snarare än på en checklista.

En läckagepilot är ofta så en fastighetsägare börjar, och det är värt att veta att plattformen då redan finns på plats för nästa användningsfall: samma Yggio-instans bär närvaro, luftkvalitet, mätning och byggnadssystem.
