Strips Drip 700/800 for Z-Wave Plus™
Vorteile von Strips:
- Unsichtbares oder dezentes Design (< 3 mm)
- Wartungsfrei (bis zu 10 Jahre)
- Große Reichweite (100 m direkt)
- Einfache Installation
- Verschlüsselte Kommunikation
- Bis zu 10 Jahre Batterielebensdauer
Strips für Z-Wave™ kann in jedem Z-Wave™-Netzwerk zusammen mit anderen Z-Wave™-zertifizierten Geräten anderer Hersteller betrieben werden. Alle netzbetriebenen Geräte im Netzwerk fungieren als Extender und erhöhen so die Zuverlässigkeit des Netzwerks.
Strips Drip 700/800 for Z-Wave™
Lernen Sie Strips Drip 700/800 für Z-Wave™ kennen:
- Erkennung von Wasserlecks
- Dezente Montage
- Temperatursensor
- Einfache Einrichtung & Installation
- Langlebige Batterie
- SmartStart & S2 Security
- Z-Wave™ 700/800 erweiterte Reichweite (bis zu 100 m)
Strips Drip 700 Modellnamen:
- Strips Drip 700 (EU Retail pack): 11 04 021_1
- Strips Drip 700 (US Retail pack): 11 04 022_1
- Strips Drip 700 (EU Installer pack): 11 04 021_19
- Strips Drip 700 (US Installer pack): 11 04 022_19
Strips Drip 800 Modellnamen:
- Strips Drip 800 (EU Retail pack) 11 04 031_1
- Strips Drip 800 (US / US Long-Range Retail pack) 11 04 031_1
- Strips Drip 800 (EU Retail pack) 11 01 031_19
- Strips Drip 800 (US / US Long-Range Retail pack) 11 04 032_19
Der Wasserlecksensor Strips Drip 700/800 verfügt zusätzlich über Temperaturalarme zur Erkennung von einfrierenden Rohren, was ihn ideal für die Überwachung jedes Bereichs macht, in dem ein Leck auftreten könnte. Drip bietet eine Reichweite von bis zu 100 Metern und kann dank seiner robusten Bauweise in umweltmäßig anspruchsvollen Bereichen wie Kellern installiert oder in Außenbereichen wie unter dem Dach eingesetzt werden, wo Wasser in die Gebäudestruktur eindringen könnte.
Strips wird mit SmartStart geliefert, um die Installationszeit für Dienstleister, Installateure und Endnutzer zu verkürzen. Es bietet eine größere Reichweite von bis zu 100 Metern (+150 % im Vergleich zur 500er-Serie), erhöhte Sicherheit und eine noch längere Batterielebensdauer als zuvor.
Über Ihr Smart Home oder Gebäudesystem werden Sie in Echtzeit informiert und benachrichtigt, sobald sich Wasser ansammelt oder vorhanden ist. Mit der Temperaturmessung von Strips Drip (±4 °C) können Sie außerdem alarmierende Wärmegrade sowie Frostbedingungen im Blick behalten, sodass Sie in Echtzeit benachrichtigt werden, wann immer Sie handeln müssen, etwa um einen Alarm zu aktivieren oder den Wasserfluss im Haus oder in der Wohnung automatisch abzustellen.
Ob Ihr Interesse Smart-Home- oder Wohnungsanwendungen oder IoT-Anwendungen für Unternehmen gilt – die Z-Wave™ Strips-Sensoren bieten wertvolle Eigenschaften wie eine ultraschlanke, dezente Bauform und einen niedrigen Stromverbrauch für eine verlängerte Batterielebensdauer (bis zu 10 Jahre). Weitere Informationen, einschließlich Produktdatenblättern, Handbüchern und Anleitungen, finden Sie auf unserer Produktseite."
Falls Sie nach IoT-Anwendungen mit größerer Reichweite suchen oder Sensoren mit mehr Funktionen pro Sensortyp benötigen, empfehlen wir Ihnen dringend einen Blick auf unsere LoRaWAN-Produkte hier, die mit Blick auf Geschäftsanwendungen entwickelt wurden.
Strips Drip 700/800 Command classes
| Command Class | Version | Required Security Class |
|---|---|---|
| APPLICATION STATUS | 1 | none |
| ASSOCIATION | 2 | Highest granted Security Class |
| ASSOCIATION GROUP INFO | 3 | Highest granted Security Class |
| BATTERY | 1 | Highest granted Security Class |
| CONFIGURATION | 4 | Highest granted Security Class |
| DEVICE RESET LOCALLY | 1 | Highest granted Security Class |
| FIRMWARE UPDATE MD | 5 | Highest granted Security Class |
| INDICATOR | 3 | Highest granted Security Class |
| MANUFACTURER SPECIFIC | 2 | Highest granted Security Class |
| MULTI CHANNEL ASSOCIATION | 3 | Highest granted Security Class |
| NOTIFICATION | 8 | Highest granted Security Class |
| POWERLEVEL | 1 | Highest granted Security Class |
| SECURITY 2 | 1 | none |
| SENSOR MULTILEVEL | 11 | Highest granted Security Class |
| SUPERVISION | 1 | none |
| TRANSPORT SERVICE | 2 | none |
| VERSION | 3 | Highest granted Security Class |
| WAKE UP | 2 | Highest granted Security Class |
| ZWAVEPLUS INFO | 2 | none |
Drip zu Ihrem Z-Wave™-Controller hinzufügen
Drip ist ein SmartStart-fähiges Produkt und kann mit SmartStart zu einem Z-Wave™-Netzwerk hinzugefügt werden. Scannen Sie zunächst den Z-Wave™-QR-Code auf dem Rückseitenetikett von Strips oder auf dem DSK-Beileger in der Verpackung. Strips kann sowohl sicheren als auch nicht sicheren Controllern hinzugefügt werden, mit oder ohne SmartStart.
*Nutzer in den USA und Kanada können Strips auch als Long Range secure mit SmartStart hinzufügen. Ihr Gerät unterstützt Long Range nur, wenn folgendes Logo auf der Produktverpackung und auf Strips zu sehen ist
Strips Drip 700/800 mit SmartStart-Einbindung hinzufügen
Diese Einbindungsmethode können Sie nur verwenden, wenn Ihr Z-Wave™-Controller SmartStart unterstützt
- Öffnen Sie die App Ihres Z-Wave™-Controllers und wählen Sie SmartStart-Kopplung.
- Scannen Sie den QR-Code (Sie finden ihn auf der Rückseite von Strips oder in der Verpackung).
- Entfernen Sie die Magnete von Strips (falls Sie die Magnete bereits zuvor entfernt haben oder das Gerät erneut hinzufügen müssen, koppelt ein manueller Wake-up das Gerät, während sich der Controller im Kopplungsmodus befindet).
SmartStart startet automatisch 30 Sekunden nach Entfernen der Magnete, und Strips wird innerhalb von 10 Minuten hinzugefügt, sobald es innerhalb der Reichweite des Z-Wave™-Controllers aktiviert wird.
- Ein langes LED-Blinken bedeutet, dass Strips erfolgreich zu Ihrem Z-Wave™-Netzwerk hinzugefügt wurde.
Hinweis:
- Solange sich das Gerät im SmartStart-Modus befindet und nicht gekoppelt ist, versucht es in den ersten 15 Minuten die Kopplung über SmartStart und danach alle 3,5 Stunden über einen Zeitraum von einem Monat.
- Schlägt die SmartStart-Kopplung beim ersten Mal fehl, startet Strips SmartStart neu. Schlägt sie erneut fehl, wird das Gerät zurückgesetzt.
- Ist auch das nicht erfolgreich, müssen Sie einen manuellen Wake-up durchführen, um SmartStart zu starten.
- Um den SmartStart-Modus abzubrechen, kann der Nutzer einen Werksreset durchführen.
Strips Drip 700/800 mit klassischer Einbindung hinzufügen (Controller ohne SmartStart)
- Öffnen Sie die Anwendung Ihres Z-Wave™-Controllers und starten Sie den Kopplungsmodus.
- Entfernen Sie die Magnete von Strips (falls Sie die Magnete bereits zuvor entfernt haben oder das Gerät erneut hinzufügen müssen, koppelt ein manueller Wake-up das Gerät, während sich der Controller im Kopplungsmodus befindet).
- Ein langes LED-Blinken bedeutet, dass Strips erfolgreich zu Ihrem Z-Wave™-Netzwerk hinzugefügt wurde.
So führen Sie einen manuellen Wake-up durch (Video):

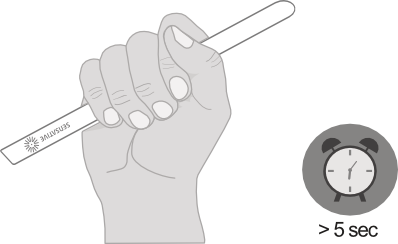

- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips und Funkkommunikation
Strips verwendet stromsparende Funksignale, um mit Ihrem Z-Wave™-Controller zu kommunizieren. Beachten Sie für beste Ergebnisse Folgendes:
Strips sollte nicht direkt auf Metall, magnetischen Oberflächen oder in einer Metallstruktur montiert werden, da dies die Reichweite verringert. Die Reichweite von Strips beträgt bis zu 100 Meter (325 Fuß). Jedes netzbetriebene Z-Wave™-Gerät fungiert als Extender und erhöht so Zuverlässigkeit und Reichweite des Netzwerks.
Eine schlechte Netzwerkzuverlässigkeit wirkt sich auf die Batterielebensdauer von Strips aus. Um sicherzustellen, dass Sie ein gutes Netzwerk haben, platzieren Sie Strips am vorgesehenen Ort und führen Sie einen Wake-up durch (siehe unten). Blinkt Strips 5 Mal, bedeutet dies, dass die Kommunikation mit dem Controller fehlgeschlagen ist. In diesem Fall können Sie den Z-Wave™-Controller näher heranrücken oder einen Extender zwischen Controller und Strips-Sensor hinzufügen.
So führen Sie einen manuellen Wake-up durch:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Prüfen, ob Strips in Ihren Z-Wave™-Controller eingebunden wurde
Stellen Sie sicher, dass Strips Drip 700/800 mit Ihrem Controller verbunden ist
Hinweis: Dies gilt nur, wenn die Grundplatte nicht bereits vormontiert ist
Um Strips Drip 700/800 zu testen, befolgen Sie bitte die folgenden Schritte:
Sie können überprüfen, dass Ihr Z-Wave™-Controller Strips Drip korrekt meldet, indem Sie es gemäß der obigen Abbildung mehr als 5 Sekunden lang fest festhalten. Strips Drip erkennt den Feuchtigkeitsgrad und sendet einen Leckagealarm. Nachdem Sie Ihre Hand entfernt haben, sollte der Wasserleckagealarm verschwinden.

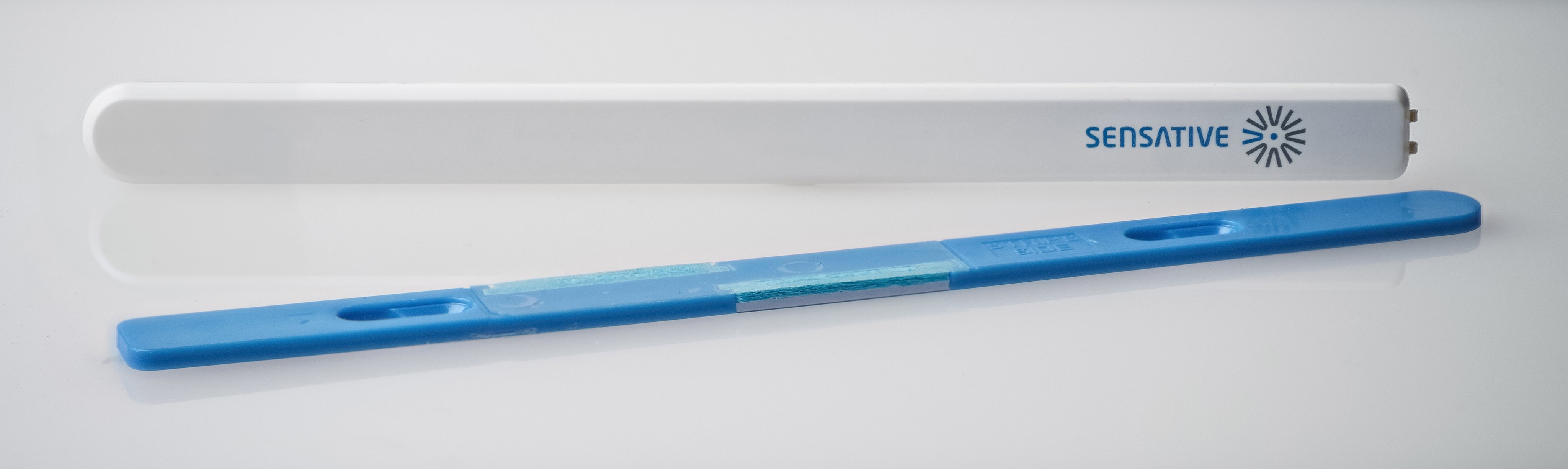

Strips Drip wird mit einer Montageplatte mit eingebauten Feuchtigkeitserkennungspads geliefert. Strips Drip sollte unmittelbar nach Abschluss des Einbindungsvorgangs auf der Montageplatte montiert werden. Dies dient dazu, den Leckagesensor korrekt zu kalibrieren. Halten Sie die Feuchtigkeitserkennungspads für die ersten 2 Stunden trocken, damit der Leckagesensor korrekt kalibriert wird.
Montage von Strips
Montage von Strips Drip 700/800

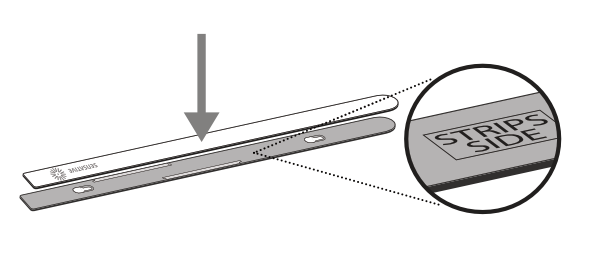

Entfernen Sie die Schutzfolie vom Klebstoff von Strips Drip. Montieren Sie Strips Drip auf der markierten „Strips-Seite“ der Montageplatte, wie oben dargestellt.
Sie können eine der drei Alternativen zur Montage von Strips wählen:
a) Platzieren Sie Strips am vorgesehenen Ort. b) Verwenden Sie den Klebstoff auf der Montageplatte, um sie fest an der richtigen Stelle zu platzieren. Stellen Sie sicher, dass die Oberfläche sauber, trocken und mindestens +10 °C (+50 °F) warm ist. Entfernen Sie die Schutzfolie von der Montageplatte und platzieren Sie Strips Drip fest auf der Oberfläche. c) Verwenden Sie Schrauben, um Strips an seinem Standort zu montieren. Nutzen Sie die Platte, um die Löcher zu markieren, und verwenden Sie Schrauben mit flachem Kopf. Beachten Sie, dass der Klebstoff dauerhaft ist und Strips oder die Oberfläche beim Entfernen beschädigen kann. Wenn Sie Strips entfernen müssen, folgen Sie unbedingt den notwendigen Schritten (die Anleitung finden Sie auf unserer Website).
Falls bei Strips Drip 700/800 ein Wasserleck auftritt
Ihr Strips Drip ist nun montiert und zu Ihrem Z-Wave™-Controller hinzugefügt. Es erkennt Temperatur- und Feuchtigkeitswerte, die für Alarme oder zur Steuerung anderer Geräte verwendet werden können. Strips Drip analysiert die Feuchtigkeit der Pads, um ein Leck anzuzeigen. Sie sollten Strips nicht entfernen, wenn ein Leck auftritt. Die Sensorpads trocknen, nachdem das Wasser entfernt wurde. Sie können ein Tuch verwenden, um die durchnässten Pads vorsichtig trockenzutupfen, damit sie schneller trocknen.
Entfernen von Strips von der montierten Position
Um Strips leicht zu entfernen, wenn der Sensor mit der Klebefläche montiert ist, nehmen Sie einfach Zahnseide oder etwas Ähnliches, ziehen Sie es vorsichtig zwischen der Rückseite des Geräts und der Oberfläche, auf der es montiert ist, hindurch und führen Sie die Schnur die Länge des Strips entlang nach oben oder unten, um es von der Oberfläche zu lösen.
Drip 700/800 Konfigurationstabelle
| Nr. | Name | Beschreibung | Größe | Werte | Standard |
|---|---|---|---|---|---|
| 2 | LED-Alarmereignis-Meldung | LED für bestimmte Ereignisanzeigen ein- oder ausschalten (z. B. Alarme) | 1 Byte | 0: Aus 1: Ein | 1 |
| 4 | Art der Temperaturmeldung | Meldung des Temperatursensorwerts ein- oder ausschalten (betrifft nicht Temperaturalarme) | 1 Byte | 0: Aus 1: Ein. Meldet den aktuellen Wert, wenn sich die Temperatur gemäß Parameter 26 seit der letzten Meldung geändert hat, oder mindestens gemäß dem in Konfigurationsparameter 25 eingestellten Meldezeitraum 2: Ein. Meldet den aktuellen Wert periodisch basierend auf Konfigurationsparameter 25 3: Ein. Die durchschnittliche Temperatur während des Zeitraums wird periodisch basierend auf Konfigurationsparameter 25 gesendet. | 0 |
| 5 | Einheit der Temperaturmeldung | Temperatureinheit auswählen | 1 Byte | 0: Celsius 1: Fahrenheit | 0 |
| 6 | Temperaturalarme | Temperaturalarme ein- oder ausschalten | 1 Byte | 0: Aus 1: Ein | 0 |
| 7 | Alarmschwelle für hohe Temperatur | Alarmschwelle für hohe Temperatur auswählen | 1 Byte | -20 bis +80 (Grad C) | 40 |
| 8 | Alarmschwelle für niedrige Temperatur | Alarmschwelle für niedrige Temperatur auswählen | 1 Byte | -20 bis +60 (Grad C) | 5 |
| 12 | Leckage-/Feuchtigkeitsalarm | Leckagealarm ein- oder ausschalten | 1 Byte | 0: Aus 1: Ein | 1 |
| 13 | Auslöseschwelle für Leckage-/Feuchtigkeitsalarm | Schwellenwert festlegen, ab dem die Leckagealarm-Meldung gesendet wird | 1 Byte | 1 bis 100 (1: Fast trocken, 100: Nass) | 10 |
| 14 | Meldezeitraum für Leckage/Feuchtigkeit | Anzahl der Stunden zwischen Feuchtigkeitsmeldungen auswählen. Meldewerte zwischen -100 und 100 | 1 Byte | 0-120 Stunden (Stunden zwischen Meldungen) | 0 (Aus) |
| 15 | Supervision aktivieren | Supervision-Befehl nur für wichtige Alarmereignisse oder für alle Ereignisse aktivieren (Supervised Commands erfordern eine Bestätigung vom Gateway beim Empfang einer Benachrichtigung) | 1 Byte | 0: Aus 1: Alarm Report (nur für Alarmereignisse, z. B. Leckagealarm) 2: Alle Meldungen | 1 |
| 20 | Wake-Up-Feuchtigkeitsabfrage-Workaround für Fibaro-Gateway-Nutzer | Feuchtigkeitsmeldung während der Abfrage ein- oder ausschalten (gilt nur für Fibaro-Gateway-Nutzer) | 1 Byte | 0: Aus 1: Ein | 0 |
| 23 | Kalibrierung des Leckage-/Feuchtigkeitssensors durchführen | Sollte durchgeführt werden, wenn Drip korrekt montiert und absolut trocken ist, um den „Nullpegel“ zu kalibrieren. Nach der Kalibrierung wird ein Multilevel Sensor Report mit dem Feuchtigkeitswert gesendet. | 1 Byte | 0: Das Gerät setzt sich nach der Kapazitätskalibrierung auf diesen Wert zurück und sendet einen Bericht mit dem Wert 0 an das Gateway (wie von den Z-Wave™-Spezifikationen empfohlen). 1: Kalibrierung durchführen | 0 |
| 24 | Temperatur-Offset | Der Offset-Wert wird verwendet, um die Temperaturmeldungen auf die tatsächliche Temperatur zu kalibrieren. Nach der Kalibrierung wird ein Multilevel Sensor Report mit dem Temperaturwert gesendet | 1 Byte | -100 bis 100 [=-10,0 bis +10,0 (Grad C)] | 0 |
| 25 | Meldezeitraum für Temperatur | Anzahl der Minuten zwischen den Temperaturmeldungen auswählen (15 Minuten bis 24 Stunden) (verwendet für Parameter 4) | 2 Byte | 15-1440 (Minuten zwischen Meldungen) | 1440 |
| 26 | Temperatur-Delta | Eine neue Temperaturmeldung wird gesendet, wenn sich die Temperatur um mehr als den Delta-Wert geändert hat. Eingabewert auf eine Dezimalstelle umgerechnet. | 1 Byte | 5 bis 100 [=0,5 bis 10,0 (Grad C)] | 20 (=2,0 °C) |
| 27 | Temperaturhysterese für Temperaturalarme | Löst Alarm-Clear-Meldungen aus (siehe Parameter 7 & 8). Eingabewert auf eine Dezimalstelle umgerechnet. | 1 Byte | 5 bis 100 [=0,5 bis 10,0 (Grad C)] | 20 (=2,0 °C) |
Strips Drip 700/800 Benachrichtigungsereignisse
| Notification Type | Notification Event | Information |
|---|---|---|
| Heat Alarm (04) | Clear Notification (00) | Wenn das andere Ereignis gelöscht wird |
| Heat Alarm (04) | Overheat detected (02) | Strips Drip sendet einen Heat Alarm, wenn die Temperatur über den in Konfigurationsparameter Nr. 7 eingestellten Wert steigt |
| Heat Alarm (04) | Under heat detected (06) | Strips Drip sendet einen Heat Alarm, wenn die Temperatur unter den in Konfigurationsparameter Nr. 8 eingestellten Wert fällt |
| Water Alarm (05) | Clear Notification (00) | Wenn das andere Ereignis (02) gelöscht wird |
| Water Alarm (05) | Water leak detected (02) | Strips Drip sendet einen Water-Leak-Detected-Alarm, wenn es von Wasser umgeben ist |
| Home Security (07) | Clear Notification (00) | Wenn das andere Ereignis (11) gelöscht wird |
| Home Security (07) | Magnetic Field Interference Detected Event (11) | Strips Drip sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren |
Strips Drip 700/800 Produktidentität
| Indicator ID | Beschreibung | Aussehen und Verwendung |
|---|---|---|
| 80 (0x50) | Node Identify | Der LED-Indikator dient zur Identifizierung des Knotens. |
Strips Drip 700/800 Zuordnungen (Associations)
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 1 | Lifeline | 1 | Notification Report Battery Report Multilevel Sensor Report Device Reset Locally Notification Indicator Report Configuration Report | Die Lifeline-Gruppe umfasst alle Signale, die automatisch gesendet werden, um einen zentralen Controller über den Status von Strips Drip 700/800 zu informieren. Dazu gehören der Batteriestand, die Feuchtigkeits-/Leckage- und Temperaturwerte sowie Benachrichtigungen zu Feuchtigkeit/Leckage, hoher und niedriger Temperatur und Manipulationsalarme durch Magneterkennung. |
Benutzerbefehle
Wake Up
So wecken Sie Strips manuell zur Kommunikation mit dem Z-Wave™-Controller auf:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies insgesamt 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips hinzufügen/entfernen
Versetzen Sie den Controller in den Kopplungs- oder Entfernen-Modus und führen Sie das „Wake-up“-Muster aus.
Werksreset
Möglicherweise müssen Sie Strips zurücksetzen, wenn Ihr Z-Wave™-Controller fehlt oder nicht reagiert. Folgen Sie den Anweisungen für Wake Up, halten Sie den Magneten aber bei der 3. Wiederholung 10 Sekunden lang an der abgerundeten Kante. Ein langes LED-Signal zeigt Erfolg an.
Manipulation
Strips sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren.
LED-Benachrichtigungen
So führen Sie einen LED-Blinktest durch:
1 kurzes LED-Blinken
- Nutzer-Feedback während Befehlen
- Erfolgreich gesendete Meldung
- Die Benachrichtigung, wenn Strips zu einem Netzwerk hinzugefügt wird
2 kurze LED-Blinken
Die Benachrichtigung, wenn Strips nicht zu einem Netzwerk hinzugefügt ist.
1 langes LED-Blinken
Ein Nutzerbefehl wurde erfolgreich ausgeführt.
5 kurze LED-Blinken
Fehler (z. B. Kommunikation mit dem Controller fehlgeschlagen).
Wichtige Informationen
- Verpacken Sie das Gerät nach dem Entfernen der Magnete nicht mit noch angebrachten Magneten.
- Die für die 700er-Serie von Strips vorgesehenen Treiber funktionieren auch nahtlos mit der 800er-Serie. Geräte der 800er-Serie werden möglicherweise als 700er-Serie erkannt.
- Bei Temperaturen unterhalb der Raumtemperatur, etwa wenn das Gerät in einem Kühl- oder Gefrierschrank platziert wird, kann die Batterie niedrigere Werte anzeigen, die nicht dem tatsächlichen Ladezustand entsprechen.
