Strips Comfort SC 800 for Z-Wave Plus™
Vorteile von Strips:
- Unsichtbares oder dezentes Design (< 3 mm)
- Wartungsfrei (bis zu 10 Jahre)
- Große Reichweite (100 m direkt)
- Einfache Installation
- Verschlüsselte Kommunikation
- Bis zu 10 Jahre Batterielebensdauer
Strips für Z-Wave™ kann in jedem Z-Wave™-Netzwerk zusammen mit anderen Z-Wave™-zertifizierten Geräten anderer Hersteller betrieben werden. Alle netzbetriebenen Geräte im Netzwerk fungieren als Extender und erhöhen so die Zuverlässigkeit des Netzwerks.

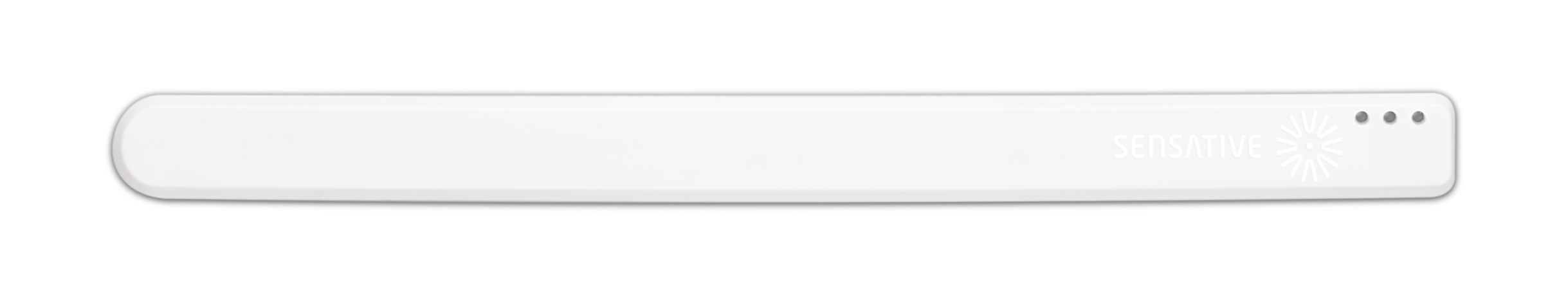

Strips Comfort SC 800 for Z-Wave™
Der ultraschlanke Komfortsensor für die Z-Wave™ 800-Serie:
- Temperatursensor
- Feuchtigkeitssensor
- Lichtsensor (LUX)
- Für den Innenbereich
- Dezente Montage
- Einfache Einrichtung & Installation
- Langlebige Batterie (bis zu 10 Jahre)
- SmartStart & S2 Security
- Z-Wave™ 800 erweiterte Reichweite (bis zu 100 m)
Strips wird mit SmartStart geliefert, um die Installationszeit für Dienstleister, Installateure und Endnutzer zu verkürzen. Es bietet eine größere Reichweite von bis zu 100 Metern (+150 % im Vergleich zur 500er-Serie), erhöhte Sicherheit und eine noch längere Batterielebensdauer als zuvor. Diese hochpräzisen Funktionen sorgen für mehr Komfort und Energieeffizienz, ohne zusätzliche Komplexität. Verbunden mit Ihrem Z-Wave™-System können Sie das Raumklima steuern, die Beleuchtung ausschalten, Jalousien hochfahren, Deckenventilatoren aktivieren, Ihre Klimaanlage ausschalten usw. – die Möglichkeiten sind vielfältig. Neben den Daten, die Ihren Raum in einem optimalen Klimazustand halten, ermöglichen sie Ihnen auch, Energiekosten zu sparen, was einen spürbaren Unterschied in Ihrem Budget machen kann.
Ob Ihr Interesse Smart-Home-Anwendungen oder IoT-Anwendungen für Unternehmen gilt – die Z-Wave™ Strips-Sensoren bieten wertvolle Eigenschaften wie eine ultraschlanke, dezente Bauform und einen niedrigen Stromverbrauch für eine verlängerte Batterielebensdauer (bis zu 10 Jahre). Weitere Informationen, einschließlich Produktdatenblättern, Handbüchern und Anleitungen, finden Sie auf unserer Produktseite."
Strips Comfort SC 800 Command classes
| Command Class | Version | Required Security Class |
|---|---|---|
| APPLICATION STATUS | 1 | None |
| ASSOCIATION | 2 | Highest granted Security Class |
| ASSOCIATION GROUP INFO | 3 | Highest granted Security Class |
| BATTERY | 1 | Highest granted Security Class |
| CONFIGURATION | 4 | Highest granted Security Class |
| DEVICE RESET LOCALLY | 1 | Highest granted Security Class |
| FIRMWARE UPDATE MD | 5 | Highest granted Security Class |
| INDICATOR | 3 | Highest granted Security Class |
| MANUFACTURER SPECIFIC | 2 | Highest granted Security Class |
| MULTI CHANNEL ASSOCIATION | 3 | Highest granted Security Class |
| NOTIFICATION | 8 | Highest granted Security Class |
| POWERLEVEL | 1 | Highest granted Security Class |
| SECURITY 2 | 1 | None |
| SENSOR MULTILEVEL | 11 | Highest granted Security Class |
| SUPERVISION | 1 | None |
| TRANSPORT SERVICE | 2 | None |
| VERSION | 3 | Highest granted Security Class |
| WAKE UP | 2 | Highest granted Security Class |
| ZWAVEPLUS INFO | 2 | None |
Strips Comfort SC 800 zu Ihrem Z-Wave™-Controller hinzufügen
Comfort SC ist ein SmartStart-fähiges Produkt und kann mit SmartStart zu einem Z-Wave™-Netzwerk hinzugefügt werden. Scannen Sie zunächst den Z-Wave™-QR-Code auf dem Rückseitenetikett von Strips oder auf dem DSK-Beileger in der Verpackung. Strips kann sowohl sicheren als auch nicht sicheren Controllern hinzugefügt werden, mit oder ohne SmartStart.
*Nutzer in den USA und Kanada können Strips auch als Long Range secure mit SmartStart hinzufügen. Ihr Gerät unterstützt Long Range nur, wenn folgendes Logo auf der Produktverpackung und auf Strips zu sehen ist
Strips Comfort SC 800 mit SmartStart-Einbindung hinzufügen
Diese Einbindungsmethode können Sie nur verwenden, wenn Ihr Z-Wave™-Controller SmartStart unterstützt.
- Öffnen Sie die App Ihres Z-Wave™-Controllers und wählen Sie SmartStart-Kopplung.
- Scannen Sie den QR-Code (Sie finden ihn auf der Rückseite von Strips oder in der Verpackung).
- Führen Sie einen manuellen Wake-up durch, indem Sie 3 Mal innerhalb von 10 Sekunden über die abgerundete Kante von Strips streichen.
- Ein langes LED-Blinken bedeutet, dass Strips erfolgreich zu Ihrem Z-Wave™-Netzwerk hinzugefügt wurde.
SmartStart startet automatisch nach 30 Sekunden, und Strips wird innerhalb von 10 Minuten hinzugefügt, sofern es innerhalb der Reichweite des Z-Wave™-Controllers aktiviert wird.
Hinweis:
- Solange sich das Gerät im SmartStart-Modus befindet und nicht gekoppelt ist, versucht es in den ersten 15 Minuten die Kopplung über SmartStart und danach alle 3,5 Stunden über einen Zeitraum von einem Monat.
- Schlägt die SmartStart-Kopplung beim ersten Mal fehl, startet Strips SmartStart neu. Schlägt sie erneut fehl, wird das Gerät zurückgesetzt.
- Ist auch das nicht erfolgreich, müssen Sie einen manuellen Wake-up durchführen, um SmartStart zu starten.
- Um den SmartStart-Modus abzubrechen, kann der Nutzer einen Werksreset durchführen.
Strips Comfort SC 800 mit klassischer Einbindung hinzufügen (Controller ohne SmartStart)
-
Öffnen Sie die Anwendung Ihres Z-Wave™-Controllers und starten Sie den Kopplungsmodus.
-
Führen Sie einen manuellen Wake-up durch
So führen Sie einen manuellen Wake-up durch (Video):
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips und Funkkommunikation
Strips verwendet stromsparende Funksignale, um mit Ihrem Z-Wave™-Controller zu kommunizieren. Beachten Sie für beste Ergebnisse Folgendes:
Strips sollte nicht direkt auf Metall, magnetischen Oberflächen oder in einer Metallstruktur montiert werden, da dies die Reichweite verringert. Die Reichweite von Strips beträgt bis zu 100 Meter (325 Fuß). Jedes netzbetriebene Z-Wave™-Gerät fungiert als Extender und erhöht so Zuverlässigkeit und Reichweite des Netzwerks.
Eine schlechte Netzwerkzuverlässigkeit wirkt sich auf die Batterielebensdauer von Strips aus. Um sicherzustellen, dass Sie ein gutes Netzwerk haben, platzieren Sie Strips am vorgesehenen Ort und führen Sie einen Wake-up durch (siehe unten). Blinkt Strips 5 Mal, bedeutet dies, dass die Kommunikation mit dem Controller fehlgeschlagen ist. In diesem Fall können Sie den Z-Wave™-Controller näher heranrücken oder einen Extender zwischen Controller und Strips-Sensor hinzufügen.
So führen Sie einen manuellen Wake-up durch:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Prüfen, ob Strips in Ihren Z-Wave™-Controller eingebunden wurde
Stellen Sie sicher, dass Strips Comfort SC 800 mit Ihrem Controller verbunden ist
So stellen Sie sicher, dass Strips mit Ihrem Netzwerk verbunden ist:
Sobald Strips zu Ihrem Netzwerk hinzugefügt wurde, sendet es eine Minute nach abgeschlossener Einbindung einen Temperatur-, Licht- (LUX), Feuchtigkeits- und Batteriebericht. Stellen Sie sicher, dass der Status von Strips in Ihrem Z-Wave-Controller aktualisiert wird.
Montage von Strips
Montage von Strips Comfort SC 800
Montage von Strips Comfort SC 800 mit Klebeband
Strips Comfort hat eine Klebefläche, mit der Strips montiert werden kann. Stellen Sie sicher, dass die Oberfläche sauber, trocken und mindestens +10 °C (+50 °F) warm ist. Entfernen Sie die Schutzfolie von Strips und platzieren Sie Strips fest auf der Oberfläche.
Hinweis* Der Klebstoff von Strips ist dauerhaft und kann Strips oder die Oberfläche beim Entfernen beschädigen. Wenn Sie Strips entfernen müssen, folgen Sie unbedingt den notwendigen Schritten, die Sie hier finden.

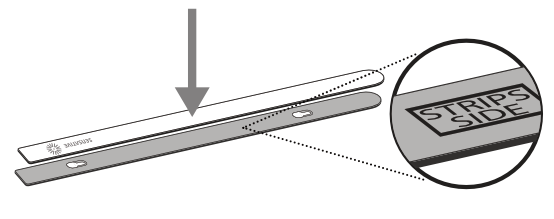

Montage von Strips Comfort SC 800 mit der Montageplatte
(Falls separat bestellt)
Nutzen Sie die Platte, um die Löcher zu markieren, und verwenden Sie die Schrauben, um die Montageplatte zu befestigen. Entfernen Sie die Schutzfolie vom Klebstoff von Strips. Montieren Sie Strips Comfort auf der markierten „Strips-Seite“ der Montageplatte, wie unten dargestellt.
Entfernen von Strips von der montierten Position
Um Strips leicht zu entfernen, wenn der Sensor mit der Klebefläche montiert ist, nehmen Sie einfach Zahnseide oder etwas Ähnliches, ziehen Sie es vorsichtig zwischen der Rückseite des Geräts und der Oberfläche, auf der es montiert ist, hindurch und führen Sie die Schnur die Länge des Strips entlang nach oben oder unten, um es von der Oberfläche zu lösen.
Comfort SC 800 Konfigurationstabelle
Temperatur- und Feuchtigkeitsmeldung
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 4 | Temperatur- und Feuchtigkeitsmeldung (1 Byte) | Temperatur- und Feuchtigkeitssensor-Meldung auswählen | 0: Aus 1 = Ein. Sendet Temperatur/Feuchtigkeit basierend auf der Abweichung vom zuletzt gemeldeten Wert (eingestellt in den Konfigurationsparametern 26 und 28) | 1 |
| 25 | Abfrageintervall für Temperatur und Feuchtigkeit (2 Byte) | Auswählen, wie oft die jeweiligen Sensoren abgefragt werden (15 Min. bis 24 Std.) | 15-1440: Abfrageintervall der Sensoren (Minuten) | 25 |
| 26 | Temperaturänderung für nächste Meldung (aktiviert in Konfigurationsparameter 4) (1 Byte) | Die Temperatur muss sich um diesen Wert ändern, damit eine neue Meldung erfolgt | 5 - 100, Eingabewert auf eine Dezimalstelle umgerechnet [= 0,5 bis 10,0 (Grad C)] | 5 |
| 28 | Feuchtigkeitsänderung für nächste Meldung (aktiviert in Konfigurationsparameter 4) (1 Byte) | Die Feuchtigkeit muss sich um diesen Wert ändern, damit eine neue Meldung erfolgt | 2 bis 10 (%) | 5 |
Umgebungslicht
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 9 | Umgebungslicht-Meldung (1 Byte) | Einstellungen für die Umgebungslicht-Meldung. Die Verwendung eines Filters (Tiefpass) wird dringend empfohlen, um große Mengen an Meldungen bei schwankendem Licht zu vermeiden. | 0: Aus 1: Ein ohne Filter. Nicht empfohlen. Kann zu großen Mengen an Meldungen führen, die die Batterielebensdauer beeinträchtigen 2-8: Ein. Verwendet einen Filter, um Lichtschwankungen herauszufiltern. Der stärkste Filter ist Nummer 8. Für die meisten Nutzer empfohlen | 8 |
Z-Wave™ Command Class
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 31 | Multi-Command-Kapselung verwenden (1 Byte) | Sendet Temperatur- und Feuchtigkeitssensor-Wertmeldungen in einer Nachricht, was Batterieleistung spart. Stellen Sie sicher, dass Ihr Gateway zunächst die Multi-Command Command Class unterstützt | 0: Aus 1: Ein | 0 (Aus) |
Strips Comfort SC 800 Benachrichtigungsereignisse
| Notification Type | Notification Event | Information |
|---|---|---|
| Home Security (07) | Clear Notification (00) | Wenn das andere Ereignis (11) gelöscht wird |
| Home Security (07) | Magnetic Field Interference Detected Event (11) | Strips sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren. |
Strips Comfort SC 800 Produktidentität
| Indicator ID | Beschreibung | Aussehen und Verwendung |
|---|---|---|
| 80 (0x50) | Node Identify | Der LED-Indikator dient zur Identifizierung des Knotens. |
Strips Comfort SC 800 Zuordnungen (Associations)
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 1 | Lifeline | 1 | Notification Report (Home Security) Battery Report Multilevel Sensor Report Device Reset Locally Notification Indicator Report | Die Lifeline-Gruppe umfasst alle Signale, die automatisch gesendet werden, um einen zentralen Controller über den Status von Strips Comfort SC 800 zu informieren. Dazu gehören der Batteriestand, die Temperatur-, Feuchtigkeits- und Lichtwerte (LUX), hohe und niedrige Temperatur sowie Manipulationsalarme durch Magneterkennung. |
Benutzerbefehle
Wake Up
So wecken Sie Strips manuell zur Kommunikation mit dem Z-Wave™-Controller auf:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies insgesamt 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips hinzufügen/entfernen
Versetzen Sie den Controller in den Kopplungs- oder Entfernen-Modus und führen Sie das „Wake-up“-Muster aus.
Werksreset
Möglicherweise müssen Sie Strips zurücksetzen, wenn Ihr Z-Wave™-Controller fehlt oder nicht reagiert. Folgen Sie den Anweisungen für Wake Up, halten Sie den Magneten aber bei der 3. Wiederholung 10 Sekunden lang an der abgerundeten Kante. Ein langes LED-Signal zeigt Erfolg an.
Manipulation
Strips sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren.
LED-Benachrichtigungen
So führen Sie einen LED-Blinktest durch:
1 kurzes LED-Blinken
- Nutzer-Feedback während Befehlen
- Erfolgreich gesendete Meldung
- Die Benachrichtigung, wenn Strips zu einem Netzwerk hinzugefügt wird
2 kurze LED-Blinken
Die Benachrichtigung, wenn Strips nicht zu einem Netzwerk hinzugefügt ist.
1 langes LED-Blinken
Ein Nutzerbefehl wurde erfolgreich ausgeführt.
5 kurze LED-Blinken
Fehler (z. B. Kommunikation mit dem Controller fehlgeschlagen).
Wichtige Informationen
- Verpacken Sie das Gerät nach dem Entfernen der Magnete nicht mit noch angebrachten Magneten.
- Bei Temperaturen unterhalb der Raumtemperatur, etwa wenn das Gerät in einem Kühl- oder Gefrierschrank platziert wird, kann die Batterie niedrigere Werte anzeigen, die nicht dem tatsächlichen Ladezustand entsprechen.
Dokumentation - Links
Weitere Dokumentation finden Sie online:
