Strips Comfort 700/800 for Z-Wave Plus™
Vorteile von Strips:
- Unsichtbares oder dezentes Design (< 3 mm)
- Wartungsfrei (bis zu 10 Jahre)
- Große Reichweite (100 m direkt)
- Einfache Installation
- Verschlüsselte Kommunikation
- Bis zu 10 Jahre Batterielebensdauer
Strips für Z-Wave™ kann in jedem Z-Wave™-Netzwerk zusammen mit anderen Z-Wave™-zertifizierten Geräten anderer Hersteller betrieben werden. Alle netzbetriebenen Geräte im Netzwerk fungieren als Extender und erhöhen so die Zuverlässigkeit des Netzwerks.
Strips Comfort 700/800 for Z-Wave™
Der ultraschlanke Komfortsensor für die Z-Wave™ 700/800-Serie:
- Temperatursensor
- Feuchtigkeitssensor
- Lichtsensor (LUX)
- Ein/Aus-Schalter
- Für den Innenbereich
- Dezente Montage
- Einfache Einrichtung & Installation
- Langlebige Batterie (bis zu 10 Jahre)
- SmartStart & S2 Security
- Z-Wave™ 700/800 erweiterte Reichweite (bis zu 100 m)
Strips Comfort 700 Modellnummern:
- Strips Comfort 700 (EU Retail pack): 11 02 021_1
- Strips Comfort 700 (US Retail pack): 11 02 022_1
- Strips Comfort 700 (EU Installer pack): 11 02 021_19
- Strips Comfort 700 (US Installer pack): 11 02 022_19
Strips Comfort 800 Modellnamen:
- Strips Comfort 800 (EU Retail pack) 11 02 031_1
- Strips Comfort 800 (US / US Long-Range Retail pack) 11 02 032_1
- Strips Comfort 800 (EU Retail pack) 11 02 031_19
- Strips Comfort 800 (US / US Long-Range Retail pack) 11 02 032_19
Strips Comfort 700/800 ist der kabellose Feuchtigkeits-, Temperatur- und Lichtsensor (LUX), der Ihnen einen ausgezeichneten Einblick in Ihre Innenraumumgebung gibt – egal ob zu Hause, in der Wohnung, im Büro oder in einem anderen Gebäude. Mit dem Schiebeschalter von Strips können Sie außerdem Licht, Lüftung, Jalousien und andere IoT-Geräte in Ihrem Smart Home oder Ihrer Wohnung steuern.
Strips wird mit SmartStart geliefert, um die Installationszeit für Dienstleister, Installateure und Endnutzer zu verkürzen. Es bietet eine größere Reichweite von bis zu 100 Metern (+150 % im Vergleich zur 500er-Serie), erhöhte Sicherheit und eine noch längere Batterielebensdauer als zuvor. Diese hochpräzisen Funktionen sorgen für mehr Komfort und Energieeffizienz, ohne zusätzliche Komplexität. Verbunden mit Ihrem Z-Wave™-System können Sie das Raumklima steuern, die Beleuchtung ausschalten, Jalousien hochfahren, Deckenventilatoren aktivieren, Ihre Klimaanlage ausschalten usw. – die Möglichkeiten sind vielfältig. Neben den Daten, die Ihren Raum in einem optimalen Klimazustand halten, ermöglichen sie Ihnen auch, Energiekosten zu sparen, was einen spürbaren Unterschied in Ihrem Budget machen kann.
Ob Ihr Interesse Smart-Home-Anwendungen oder IoT-Anwendungen für Unternehmen gilt – die Z-Wave™ Strips-Sensoren bieten wertvolle Eigenschaften wie eine ultraschlanke, dezente Bauform und einen niedrigen Stromverbrauch für eine verlängerte Batterielebensdauer (bis zu 10 Jahre). Weitere Informationen, einschließlich Produktdatenblättern, Handbüchern und Anleitungen, finden Sie auf unserer Produktseite."
Strips +Switch (Schiebeschalter)
+Switch Anwendungsfälle:
• Licht ein-/ausschalten
• Heizung/Heizkörper ein-/ausschalten
• Zwischen Zuhause- und Abwesend-Modus wechseln
• Eine Regel auslösen (z. B. E-Mail-Benachrichtigung)
Weitere Informationen zu Anwendungsfällen finden Sie hier
+Switch fügt Strips-Sensoren einen Schalter zur Steuerung von IoT-Geräten und Szenarien hinzu. +Switch ist das neueste Strips-Zubehör, das Strips um eine Schalterfunktion erweitert. Es ist mit allen Strips LoRaWAN-Sensoren und (demnächst) mit Strips Comfort 700/800 Z-Wave™ kompatibel.
Durch einfaches Betätigen des Schalters können Sie Licht und andere IoT-Geräte steuern, aber auch vordefinierte Szenarien in Ihrem Smart Home oder Gebäude auslösen und Dienstleistungen auf Abruf bestellen.
Strips Comfort 700/800 Command classes
| Command Class | Version | Required Security Class |
|---|---|---|
| APPLICATION STATUS | 1 | None |
| ASSOCIATION | 2 | Highest granted Security Class |
| ASSOCIATION GROUP INFO | 3 | Highest granted Security Class |
| BATTERY | 1 | Highest granted Security Class |
| CENTRAL SCENE | 3 | Highest granted Security Class |
| CONFIGURATION | 4 | Highest granted Security Class |
| DEVICE RESET LOCALLY | 1 | Highest granted Security Class |
| FIRMWARE UPDATE MD | 5 | Highest granted Security Class |
| INDICATOR | 3 | Highest granted Security Class |
| MANUFACTURER SPECIFIC | 2 | Highest granted Security Class |
| MULTI CHANNEL ASSOCIATION | 3 | Highest granted Security Class |
| NOTIFICATION | 8 | Highest granted Security Class |
| POWERLEVEL | 1 | Highest granted Security Class |
| SECURITY 2 | 1 | None |
| SENSOR MULTILEVEL | 11 | Highest granted Security Class |
| SUPERVISION | 1 | None |
| TRANSPORT SERVICE | 2 | None |
| VERSION | 3 | Highest granted Security Class |
| WAKE UP | 2 | Highest granted Security Class |
| ZWAVEPLUS INFO | 2 | None |
Strips Comfort 700/800 zu Ihrem Z-Wave™-Controller hinzufügen
Comfort ist ein SmartStart-fähiges Produkt und kann mit SmartStart zu einem Z-Wave™-Netzwerk hinzugefügt werden. Scannen Sie zunächst den Z-Wave™-QR-Code auf dem Rückseitenetikett von Strips oder auf dem DSK-Beileger in der Verpackung. Strips kann sowohl sicheren als auch nicht sicheren Controllern hinzugefügt werden, mit oder ohne SmartStart.
*Nutzer in den USA und Kanada können Strips auch als Long Range secure mit SmartStart hinzufügen. Ihr Gerät unterstützt Long Range nur, wenn folgendes Logo auf der Produktverpackung und auf Strips zu sehen ist
Strips Comfort 700/800 mit SmartStart-Einbindung hinzufügen
Diese Einbindungsmethode können Sie nur verwenden, wenn Ihr Z-Wave™-Controller SmartStart unterstützt.
- Öffnen Sie die App Ihres Z-Wave™-Controllers und wählen Sie SmartStart-Kopplung.
- Scannen Sie den QR-Code (Sie finden ihn auf der Rückseite von Strips oder in der Verpackung).

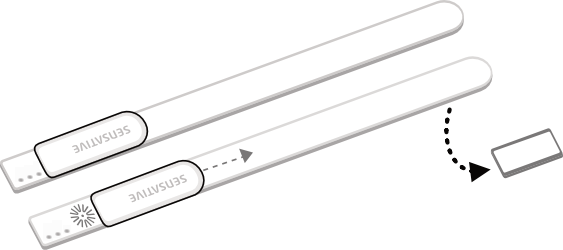

- Bewegen Sie +Switch zur Mitte und entfernen Sie den Magneten von der Rückseite von Strips (siehe Bild unten).
- Ein langes LED-Blinken bedeutet, dass Strips erfolgreich zu Ihrem Z-Wave™-Netzwerk hinzugefügt wurde.
SmartStart startet automatisch nach 30 Sekunden, und Strips wird innerhalb von 10 Minuten hinzugefügt, sofern es innerhalb der Reichweite des Z-Wave™-Controllers aktiviert wird.
Hinweis:
- Solange sich das Gerät im SmartStart-Modus befindet und nicht gekoppelt ist, versucht es in den ersten 15 Minuten die Kopplung über SmartStart und danach alle 3,5 Stunden über einen Zeitraum von einem Monat.
- Schlägt die SmartStart-Kopplung beim ersten Mal fehl, startet Strips SmartStart neu. Schlägt sie erneut fehl, wird das Gerät zurückgesetzt.
- Ist auch das nicht erfolgreich, müssen Sie einen manuellen Wake-up durchführen, um SmartStart zu starten.
- Um den SmartStart-Modus abzubrechen, kann der Nutzer einen Werksreset durchführen.
Strips Comfort 700/800 mit klassischer Einbindung hinzufügen (Controller ohne SmartStart)
-
Öffnen Sie die Anwendung Ihres Z-Wave™-Controllers und starten Sie den Kopplungsmodus.
-
Bewegen Sie +Switch zur Mitte und entfernen Sie den Magneten von Strips (falls Sie den Magneten bereits zuvor entfernt haben oder das Gerät erneut hinzufügen müssen, koppelt ein manueller Wake-up das Gerät, während sich der Controller im Kopplungsmodus befindet).
-
Ein langes LED-Blinken bedeutet, dass Strips erfolgreich zu Ihrem Z-Wave™-Netzwerk hinzugefügt wurde.

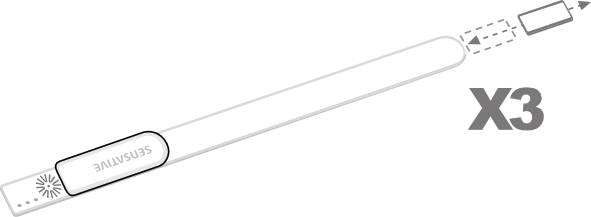

So führen Sie einen manuellen Wake-up durch (Video):
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips und Funkkommunikation
Strips verwendet stromsparende Funksignale, um mit Ihrem Z-Wave™-Controller zu kommunizieren. Beachten Sie für beste Ergebnisse Folgendes:
Strips sollte nicht direkt auf Metall, magnetischen Oberflächen oder in einer Metallstruktur montiert werden, da dies die Reichweite verringert. Die Reichweite von Strips beträgt bis zu 100 Meter (325 Fuß). Jedes netzbetriebene Z-Wave™-Gerät fungiert als Extender und erhöht so Zuverlässigkeit und Reichweite des Netzwerks.
Eine schlechte Netzwerkzuverlässigkeit wirkt sich auf die Batterielebensdauer von Strips aus. Um sicherzustellen, dass Sie ein gutes Netzwerk haben, platzieren Sie Strips am vorgesehenen Ort und führen Sie einen Wake-up durch (siehe unten). Blinkt Strips 5 Mal, bedeutet dies, dass die Kommunikation mit dem Controller fehlgeschlagen ist. In diesem Fall können Sie den Z-Wave™-Controller näher heranrücken oder einen Extender zwischen Controller und Strips-Sensor hinzufügen.
So führen Sie einen manuellen Wake-up durch:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Prüfen, ob Strips in Ihren Z-Wave™-Controller eingebunden wurde
Stellen Sie sicher, dass Strips Comfort 700/800 mit Ihrem Controller verbunden ist
So stellen Sie sicher, dass Strips mit Ihrem Netzwerk verbunden ist:
Sobald Strips zu Ihrem Netzwerk hinzugefügt wurde, sendet es eine Minute nach abgeschlossener Einbindung einen Temperatur-, Licht- (LUX) und Feuchtigkeitsbericht. Stellen Sie sicher, dass der Status von Strips in Ihrem Z-Wave-Controller aktualisiert wird.
Montage von Strips
Montage von Strips Comfort 700/800
Montage von Strips Comfort 700/800 mit Klebeband
Strips Comfort hat eine Klebefläche, mit der Strips montiert werden kann. Stellen Sie sicher, dass die Oberfläche sauber, trocken und mindestens +10 °C (+50 °F) warm ist. Entfernen Sie die Schutzfolie von Strips und platzieren Sie Strips fest auf der Oberfläche.
Hinweis* Der Klebstoff von Strips ist dauerhaft und kann Strips oder die Oberfläche beim Entfernen beschädigen. Wenn Sie Strips entfernen müssen, folgen Sie unbedingt den notwendigen Schritten, die Sie hier finden.

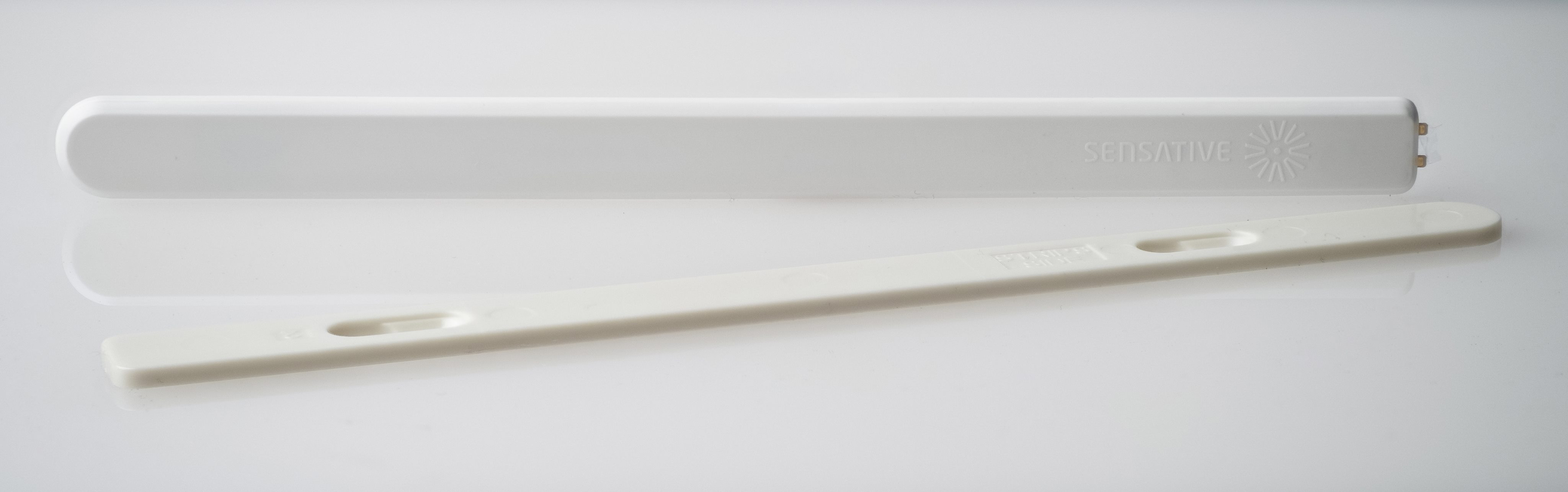

Montage von Strips Comfort 700/800 mit der Montageplatte
Nutzen Sie die Platte, um die Löcher zu markieren, und verwenden Sie die Schrauben, um die Montageplatte zu befestigen. Entfernen Sie die Schutzfolie vom Klebstoff von Strips. Montieren Sie Strips Comfort auf der markierten „Strips-Seite“ der Montageplatte, wie unten dargestellt.
Entfernen von Strips von der montierten Position
Um Strips leicht zu entfernen, wenn der Sensor mit der Klebefläche montiert ist, nehmen Sie einfach Zahnseide oder etwas Ähnliches, ziehen Sie es vorsichtig zwischen der Rückseite des Geräts und der Oberfläche, auf der es montiert ist, hindurch und führen Sie die Schnur die Länge des Strips entlang nach oben oder unten, um es von der Oberfläche zu lösen.
Comfort 700/800 Konfigurationstabelle
LED
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 2 | LED-Alarmereignis-Meldung (1 Byte) | LED für bestimmte Ereignisanzeigen ein- oder ausschalten (z. B. Alarme) | 0: Aus 1: Ein, aber keine LED-Anzeige für zugeordnete Knoten (1/5 Blinken) 2: Ein mit LED-Anzeigen basierend auf Erfolg/Fehlschlag sowohl für das Gateway als auch für die zugeordneten Knoten | 1 |
Temperatur- und Feuchtigkeitsmeldung
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 4 | Temperatur- und Feuchtigkeitsmeldung (1 Byte) | Temperatur- und Feuchtigkeitssensor-Meldung auswählen | 0: Aus 1 = Ein. Sendet Temperatur/Feuchtigkeit basierend auf der Abweichung vom zuletzt gemeldeten Wert (eingestellt in den Konfigurationsparametern 26 und 28) 2: Ein. Periodische Meldung des aktuellen Temperatur- und Feuchtigkeitswerts (Zeit eingestellt in Konfigurationsparameter 25) 3: Ein. Periodische Meldung des durchschnittlichen Temperaturwerts zwischen den Meldungen. Sendet zusätzlich den aktuellen Feuchtigkeitswert (Zeit eingestellt in Konfigurationsparameter 25) | 1 |
| 5 | Temperatureinheit (1 Byte) | Temperatureinheit auswählen | 0: Celsius 1 = Fahrenheit | 0: (außer bei US-Frequenz) 1: (US-Frequenz) |
| 6 | Temperaturalarme (1 Byte) | Temperaturalarme ein- oder ausschalten (die Alarme werden nicht von den Parametern 4, 25 oder 26 beeinflusst) | 0: Aus 1: Ein | 0 (Aus) |
| 7 | Alarmschwelle für hohe Temperatur (2 Byte) | Alarmschwelle für hohe Temperatur auswählen | -20 bis +80 (Grad C), -4 bis +176 (Grad F) | 40 C oder 104 F (US-Frequenz) |
| 8 | Alarmschwelle für niedrige Temperatur (2 Byte) | Alarmschwelle für niedrige Temperatur auswählen | -20 bis +60 (Grad C), -4 bis +140 (Grad F) | 5 C oder 41 F (US-Frequenz) |
| 25 | Meldezeit für Temperatur und Feuchtigkeit (aktiviert in Konfigurationsparameter 4) (2 Byte) | Anzahl der Minuten zwischen Meldungen auswählen (15 Min. bis 24 Std.) | 15-1440: Minuten zwischen Meldungen (periodische Meldung) | 60 |
| 26 | Temperaturänderung für nächste Meldung (aktiviert in Konfigurationsparameter 4) (1 Byte) | Die Temperatur muss sich um diesen Wert ändern, damit eine neue Meldung erfolgt | 5 - 100, Eingabewert auf eine Dezimalstelle umgerechnet [= 0,5 bis 10,0 (Grad C/F)] | 20 ( = 2,0 C) oder 30 (=3 F) |
| 28 | Feuchtigkeitsänderung für nächste Meldung (1 Byte). Feuchtigkeitsmeldung wird in Konfigurationsparameter 4 aktiviert | Die Feuchtigkeit muss sich um diesen Wert ändern, damit eine neue Meldung erfolgt | 2 bis 10 (%) | 5 (%) |
Umgebungslicht
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 9 | Umgebungslicht-Meldung (1 Byte) | Einstellungen für die Umgebungslicht-Meldung. Die Verwendung eines Filters (Tiefpass) wird dringend empfohlen, um große Mengen an Meldungen bei schwankendem Licht zu vermeiden. | 0: Aus 1: Ein ohne Filter. Nicht empfohlen. Kann zu großen Mengen an Meldungen führen, die die Batterielebensdauer beeinträchtigen 2-8: Ein. Verwendet einen Filter, um Lichtschwankungen herauszufiltern. Der stärkste Filter ist Nummer 8. Für die meisten Nutzer empfohlen | 8 |
| 10 | Auslöseschwelle für hohes Umgebungslicht (LUX) (4 Byte) | Der Sensor sendet eine Lichtmeldung, wenn das Licht über diese Schwelle steigt. Kann in Szenarien verwendet werden, um andere Geräte auszulösen. Bei Aktivierung von Parameter 10 muss auch Parameter 11 mit einem niedrigeren Wert eingestellt werden, sonst bleibt der Auslöser inaktiv | 20 - 64000 (LUX) 0: Aus | 0 (Aus) |
| 11 | Auslöseschwelle für niedriges Umgebungslicht (LUX) (4 Byte) | Der Sensor sendet eine Lichtmeldung, wenn das Licht unter diese Schwelle fällt. Kann in Szenarien verwendet werden, um andere Geräte auszulösen. Bei Aktivierung von Parameter 11 muss auch Parameter 10 mit einem höheren Wert eingestellt werden, sonst bleibt der Auslöser inaktiv | 10 - 42000 (LUX) 0: Aus | 0 (Aus) |
Schiebeschalter
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 29 | Funktion des Schiebeschalters (1 Byte) | Auswählen, ob der Schalter als Binärschalter oder als Zeitschalter fungieren soll | 1. Binärschalter 2. Zeitschalter | 1 |
| 30 | Dauer des Zeitschalters (1 Byte) | Dauer auswählen, nach der der entgegengesetzte Zustand des Schalters ausgelöst wird (wenn in Konfigurationsparameter 29 die Option 2 gewählt wurde) | 1-60 (Minuten) | 5 |
Z-Wave™ Command Class
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 31 | Multi-Command-Kapselung verwenden (1 Byte) | Sendet Temperatur- und Feuchtigkeitssensor-Wertmeldungen und/oder temperaturalarmbezogene Meldungen (Notification Report + Multi-Level Sensor Report + Central Scene Notification) in einer Nachricht, was Batterieleistung spart. Stellen Sie sicher, dass Ihr Gateway zunächst die Multi-Command Command Class unterstützt | 0: Aus 1: Ein | 0 (Aus) |
| 32 | Central Scene Notifications verwenden (1 Byte) | Central Scene Notifications werden bei Zustandsänderung des Schiebeschalters, bei hohen und niedrigen Temperaturalarmen sowie bei hohen und niedrigen Umgebungslichtzuständen gesendet. Szenen können im Gateway konfiguriert werden. Szenen ermöglichen die Steuerung mehrerer Geräte mit einem einzigen Z-Wave™-Befehl | 0: Aus 1: Ein | 1 (Ein) |
Zuordnungen (Associations)
| Nr. | Name | Beschreibung | Werte | Standard |
|---|---|---|---|---|
| 33 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 3, wenn der Schiebeschalter eingeschaltet ist (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 3 gesendet wird (über die Basic Command Class) | 0 - 255 | 255 |
| 34 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 3, wenn der Schiebeschalter ausgeschaltet ist (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 3 gesendet wird (über die Basic Command Class) | 0 - 255 | 0 |
| 35 | Thermostatmodus für Zuordnungsgruppe 4, wenn der Schiebeschalter eingeschaltet ist (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 4 gesendet wird (über die Thermostat Mode Command Class). Beachten Sie die vom zugeordneten Knoten unterstützten Thermostatmodi | 1 - 13 | 1 |
| 36 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 6 bei hohem Temperaturalarm (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 6 gesendet wird (über die Basic Command Class) | 0 - 255 | 0 |
| 37 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 6 bei niedrigem Temperaturalarm (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 6 gesendet wird (über die Basic Command Class) | 0 - 255 | 255 |
| 38 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 7 bei Meldung von hohem Umgebungslicht (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 7 gesendet wird (über die Basic Command Class) | 0 - 255 | 255 |
| 39 | Basic-Set-Wert, gesendet an Zuordnungsgruppe 7 bei Meldung von niedrigem Umgebungslicht (1 Byte) | Dieser Konfigurationsparameter definiert den Wert, der an die Geräte in Zuordnungsgruppe 7 gesendet wird (über die Basic Command Class) | 0 - 255 | 0 |
Strips Comfort 700/800 Benachrichtigungsereignisse
| Notification Type | Notification Event | Information |
|---|---|---|
| Heat Alarm (04) | Clear Notification (00) | Wenn die anderen 2 unten stehenden Ereignisse gelöscht werden |
| Heat Alarm (04) | Overheat detected (02) | Strips sendet einen Heat Alarm, wenn die Temperatur über den in Konfigurationsparameter Nr. 7 eingestellten Wert steigt |
| Heat Alarm (04) | Under heat detected (06) | Strips sendet einen Heat Alarm, wenn die Temperatur unter den in Konfigurationsparameter Nr. 8 eingestellten Wert fällt |
| Home Security (07) | Clear Notification (00) | Wenn das andere Ereignis (11) gelöscht wird |
| Home Security (07) | Magnetic Field Interference Detected Event (11) | Strips sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren. |
Strips Comfort 700/800 Produktidentität
| Indicator ID | Beschreibung | Aussehen und Verwendung |
|---|---|---|
| 80 (0x50) | Node Identify | Der LED-Indikator dient zur Identifizierung des Knotens. |
Strips Comfort 700/800 Central Scene
| Ereignis | Szene | Key Attribute |
|---|---|---|
| +Switch: Schiebeschalter eingeschaltet | Szene 1 | Key Pressed (00) |
| +Switch: Schiebeschalter ausgeschaltet | Szene 2 | Key Pressed (00) |
| Auslöseschwelle für hohes Umgebungslicht (LUX) | Szene 3 | Key Pressed (00) |
| Auslöseschwelle für niedriges Umgebungslicht (LUX) | Szene 4 | Key Pressed (00) |
| Alarm für hohe Temperatur | Szene 5 | Key Pressed (00) |
| Alarm für niedrige Temperatur | Szene 6 | Key Pressed (00) |
Strips Comfort 700/800 Zuordnungen (Associations)
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 1 | Lifeline | 1 | Notification Report Battery Report Multilevel Sensor Report Central Scene Notification Device Reset Locally Notification Indicator Report Multi-Command Encapsulation Command | Die Lifeline-Gruppe umfasst alle Signale, die automatisch gesendet werden, um einen zentralen Controller über den Status von Strips Comfort 700/800 zu informieren. Dazu gehören der Batteriestand, die Temperatur-, Feuchtigkeits- und Lichtwerte (LUX), die Central Scene, hohe und niedrige Temperatur sowie Manipulationsalarme durch Magneterkennung. |
Strips +Switch
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 2 | Binary Switch | 5 | Binary Switch Set | OFF – 00 (0x00) ON – 255 (0xFF) Diese Zuordnung funktioniert sowohl für die Funktion Binary Switch als auch für die Funktion Timed Switch, eingestellt in Konfigurationsparameter 29 – Funktion des Schiebeschalters |
| 3 | Basic Set for Binary Switch | 5 | Basic Set | OFF – 00 (0x00) ON – 255 (0xFF) Die Werte können über die Konfigurationsparameter 33 & 34 geändert werden Diese Zuordnung funktioniert sowohl für die Funktion Binary Switch als auch für die Funktion Timed Switch, eingestellt in Konfigurationsparameter 29 – Funktion des Schiebeschalters |
| 4 | Thermostat Mode Set for Binary Switch | 5 | Thermostat Mode Set | Voraussetzung: Konfigurationsparameter Nr. 29 – Funktion des Schiebeschalters auf 1 (Binary Switch) eingestellt OFF – 00 (0x00) oder der in Konfigurationsparameter 35 eingestellte Wert, Standard ist Heat Mode On – 01 (0x01) |
Temperaturalarme
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 5 | Temperature Report for Temperature Alarms | 5 | Multilevel Sensor Report | Temperaturwert |
| 6 | Basic Set for Temperature Alarms | 5 | Basic Set | Alarm für hohe Temperatur = OFF – 00 (0x00) Alarm für niedrige Temperatur = ON – 255 (0xFF) Die Werte können über die Konfigurationsparameter 36 & 37 geändert werden |
Auslöseschwelle für Umgebungslicht (LUX)
| Gruppe | Name | Max. Anzahl Geräte | Befehle | Information |
|---|---|---|---|---|
| 7 | Basic Set for Ambient Light Report Levels | 5 | Basic Set | Auslöseschwelle für hohes Umgebungslicht (LUX) = ON – 255 (0xFF) Auslöseschwelle für niedriges Umgebungslicht (LUX) = OFF – 00 (0x00) Die Werte können über die Konfigurationsparameter 38 & 39 geändert werden |
Benutzerbefehle
Wake Up
So wecken Sie Strips manuell zur Kommunikation mit dem Z-Wave™-Controller auf:
- Nehmen Sie den Magneten, bewegen Sie ihn zur abgerundeten Kante und warten Sie auf das Blinken. Entfernen Sie dann den Magneten.
- Wiederholen Sie dies insgesamt 3 Mal. Ein abschließendes kurzes Blinken bestätigt, dass der Nutzerbefehl erfolgreich war.
Strips hinzufügen/entfernen
Versetzen Sie den Controller in den Kopplungs- oder Entfernen-Modus und führen Sie das „Wake-up“-Muster aus.
Werksreset
Möglicherweise müssen Sie Strips zurücksetzen, wenn Ihr Z-Wave™-Controller fehlt oder nicht reagiert. Folgen Sie den Anweisungen für Wake Up, halten Sie den Magneten aber bei der 3. Wiederholung 10 Sekunden lang an der abgerundeten Kante. Ein langes LED-Signal zeigt Erfolg an.
Manipulation
Strips sendet einen Manipulationsalarm, wenn erkannt wird, dass jemand versucht, Strips aufzuwecken oder zu manipulieren.
LED-Benachrichtigungen
So führen Sie einen LED-Blinktest durch:
1 kurzes LED-Blinken
- Nutzer-Feedback während Befehlen
- Erfolgreich gesendete Meldung
- Die Benachrichtigung, wenn Strips zu einem Netzwerk hinzugefügt wird
2 kurze LED-Blinken
Die Benachrichtigung, wenn Strips nicht zu einem Netzwerk hinzugefügt ist.
1 langes LED-Blinken
Ein Nutzerbefehl wurde erfolgreich ausgeführt.
5 kurze LED-Blinken
Fehler (z. B. Kommunikation mit dem Controller fehlgeschlagen).
Wichtige Informationen
- Verpacken Sie das Gerät nach dem Entfernen der Magnete nicht mit noch angebrachten Magneten.
- Die für die 700er-Serie von Strips vorgesehenen Treiber funktionieren auch nahtlos mit der 800er-Serie. Geräte der 800er-Serie werden möglicherweise als 700er-Serie erkannt.
- Bei Temperaturen unterhalb der Raumtemperatur, etwa wenn das Gerät in einem Kühl- oder Gefrierschrank platziert wird, kann die Batterie niedrigere Werte anzeigen, die nicht dem tatsächlichen Ladezustand entsprechen.
Dokumentation - Links
Weitere Dokumentation finden Sie online:
