Swimlane

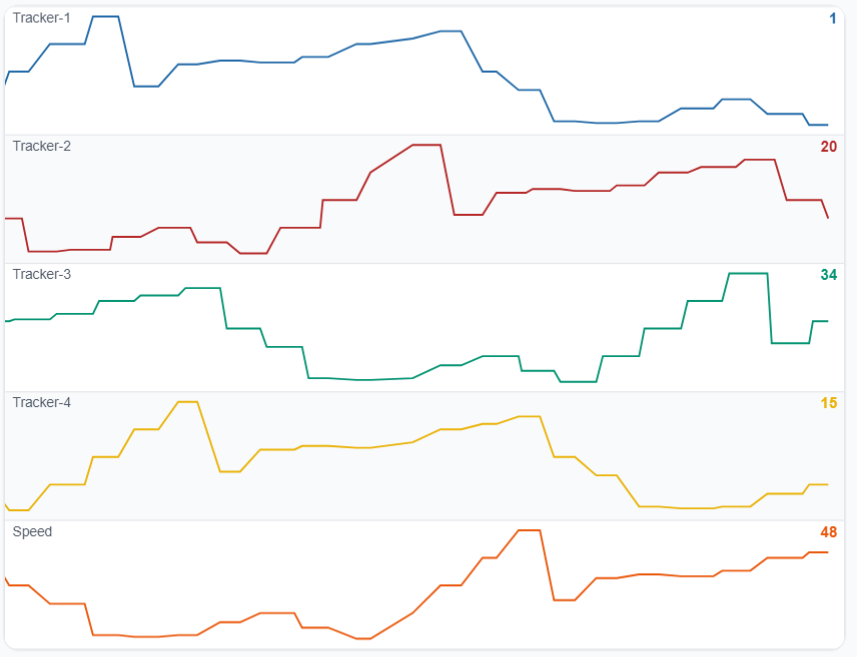

Das Swimlane-Widget streamt Live-Werte in unabhängigen Spuren, eine Spur je Signal, von rechts nach links laufend. Jede Spur hat ihre eigene senkrechte Skala, sodass ein Wert, der sich wenig bewegt, und einer, der sich stark bewegt, nebeneinander lesbar bleiben.

Verwenden Sie es, um viele Sensoren gleichzeitig zu beobachten und eine Spitze im Moment ihres Auftretens zu erwischen. Es ist eine Live-Ansicht, keine Historie: Werte laufen links aus dem Bild und werden nicht aufbewahrt.

Um Historie darzustellen, statt sie ankommen zu sehen, verwenden Sie Multi-Device Chart.

Einrichtung

Ein Signal ist ein Gerät plus ein Feld. Das Widget braucht mindestens eines.

1. Wählen Sie unter Devices die hinzuzufügenden Geräte.
2. Wählen Sie das Feld. Die Feldliste stammt vom ersten ausgewählten Gerät, und das gewählte Feld wird auf jedes Gerät der Auswahl angewendet.
3. Drücken Sie Add signals. Geräte, die dieses Signal bereits haben, werden übersprungen, und das Widget nennt die Anzahl.
4. Wiederholen Sie das für jedes gewünschte Feld. Ein Gerät kann in mehreren Spuren vorkommen, eine je Feld.

Die Liste Signals darunter zeigt, was das Widget zeichnen wird. Drücken Sie den Stift in einer Zeile, um sie zu bearbeiten, oder das Kreuz, um sie zu entfernen.

Einstellung je Signal	Was sie tut
Label	Der Name der Spur. Standard ist der Feldname
Unit	Die nach dem Wert angezeigte Einheit
Base color	Die Farbe der Kurve dieser Spur

Optionen

Einstellung	Was sie tut
Window	Wie viel Zeit sichtbar ist, bevor Werte links auslaufen: 30 Sekunden, 1 Minute, 2 Minuten, 5 Minuten oder 10 Minuten. Standard ist 1 Minute
Show value	Ob die aktuelle Zahl auf jeder Spur ausgegeben wird
Heading	Eine optionale Überschrift für das Widget. Der Schalter daneben zeigt sie an oder blendet sie aus

Das Widget holt alle 15 Sekunden neue Werte, ein kürzeres Fenster läuft also in größeren Schritten statt flüssiger. Es hält höchstens 600 Messpunkte je Spur im Speicher, unabhängig vom Fenster.
