Floor Plan

Das Floor-Plan-Widget zeigt Gerätemarkierungen und ihre Werte auf einem Hintergrundbild. Das Bild ist meist ein Gebäudegrundriss, kann aber jede Anordnung sein, in der die Geräte sitzen - ein Sitzplan eines Eisenbahnwagens oder Busses, ein Rack-Aufriss, eine Lageplanzeichnung.

Die Platzierung hier ist frei. Sie ziehen jede Markierung dorthin, wo sie auf dem Bild hingehört, und das hat nichts mit der Position des Geräts zu tun. Ein Gerät ohne jede Koordinate kann auf einem Grundriss platziert werden, und es hier zu verschieben ändert seine Koordinaten nicht. Genau das lässt das Widget für Dinge ohne feste Geografie funktionieren, etwa ein Fahrzeug.

Wenn Geräte stattdessen an ihren echten geografischen Positionen erscheinen sollen, verwenden Sie Map mit dem Grundriss als geo-referenziertes Overlay-Bild. Die beiden Widgets beantworten verschiedene Fragen: dieses "wo in diesem Raum", Map "wo auf der Erde".

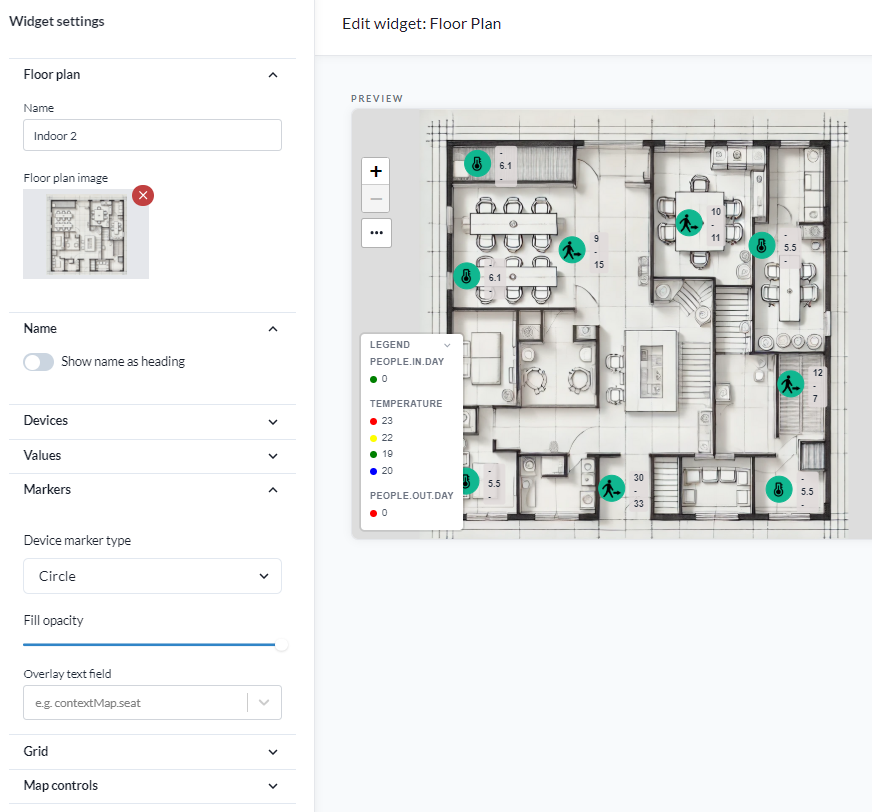

Widget-Einstellungen

Das Einstellungsfenster ist in Abschnitte gegliedert, in der Reihenfolge unten.

Floor plan

Floor plan image legt das Hintergrundbild fest. Bilder werden per Drag & Drop hochgeladen.

Hinweis: Das Bild zu entfernen setzt die Position jedes Geräts auf dem Widget zurück. Der Dialog sagt es, bevor es geschieht.

Name

• Name legt den Widget-Namen fest.
• Show name as heading schreibt den Namen jedes Geräts an seine Markierung.
• Name style ist Text only oder Box.
• Name position platziert den Namen relativ zur Markierung: oben, Mitte oder unten, jeweils links, zentriert oder rechts.
• Text size und Text color legen die Schrift fest.
• Name background und Opacity gelten für den Box-Stil und können auf Transparent gesetzt werden.

Neun Namenspositionen gibt es, weil Markierungen sich drängen. Auf einer dichten Zeichnung ist genau das Verschieben des Namens in eine andere Ecke je Markierung das, was die Beschriftungen trennt.

Devices

Add device fügt Geräte einzeln hinzu. Um viele auf einmal hinzuzufügen, verwenden Sie Select many aus der Geräteliste mit der Aktion "Add to floorplan widget". Der Grundriss muss zuerst existieren. So oder so kommen die Geräte unplatziert an, und Sie ziehen jedes dorthin, wo es hingehört.

Device values darunter entscheidet, welche Messwerte die Markierungen tragen und welche Farbe sie haben. Dazu gibt es unten einen eigenen Abschnitt: Gerätewerte.

Values

• Show value zeigt die Gerätewerte auf den Markierungen an oder blendet sie aus.
• Show value background zeichnet eine Fläche dahinter, damit sie über einer vollen Zeichnung lesbar bleiben.
• Opacity legt fest, wie deckend diese Fläche ist.

Markers

• Device marker type ist circle, ring, dot, square oder seat.
• Fill opacity legt fest, wie deckend die Markierung ist, damit Markierungen die Zeichnung darunter nicht verdecken.
• Overlay text field schreibt einen beliebigen Feldpfad auf die Markierung selbst, zum Beispiel contextMap.seat. Es beschriftet eine Markierung mit etwas, das das Gerät trägt, statt mit seinem Messwert - einer Sitzplatznummer, einer Schreibtisch-ID, einer Inventarnummer.

Die Markierung seat ist für Sitzplatzbelegung, wo die Zeichnung ein Sitzplan ist und jede Markierung für einen Platz steht. Sie deckt Schreibtische im Büro ebenso ab wie Sitzplätze im öffentlichen Verkehr, wo das Hintergrundbild ein Wagen- oder Busplan statt eines Gebäudes ist.

Grid

• Snap to grid lässt Markierungen beim Ziehen an einem Raster einrasten.
• Grid cell size legt den Abstand fest.
• Grid offset X und Grid offset Y verschieben das Raster, sodass es an der Zeichnung statt an der Ecke des Widgets ausgerichtet werden kann.

Das Raster ist das, was eine Sitzreihe oder ein Rack mit Zählern in einer Linie liegen lässt statt fast in einer Linie.

Map controls

Show map controls zeigt die Zoom- und Verschiebesteuerung auf dem Widget an oder blendet sie aus.

Gerätewerte

Ein Gerätewert ist ein Feld aus den Geräten, auf ihre Markierungen geschrieben und nach Regeln gefärbt, die Sie setzen. Bis zu fünf lassen sich hinzufügen, über Device values im Abschnitt Devices.

Add device value öffnet den Editor:

1. Wählen Sie das Field. Die Liste zeigt die Felder, die auf den Geräten des Widgets vorkommen, und Sie können eines eintippen, das nicht angeboten wird, zum Beispiel presence oder temperature.
2. Geben Sie optional einen Display name ein. Bleibt er leer, wird der Feldname verwendet.
3. Wählen Sie den Value type: Number, Boolean oder Text. Ein Typwechsel löscht die bereits eingegebenen Regeln, weil die drei Arten unterschiedliche Regeln nehmen.
4. Fügen Sie die Regeln hinzu.
   • Number: eine Bedingung - Greater than or equal, Greater than, Equal, Less than or equal, Less than - dann ein Wert und eine Farbe.
   • Boolean: true oder false, und eine Farbe.
   • Text: der exakte Wert, der stattdessen anzuzeigende Text, und eine Farbe.
5. Drücken Sie Add device value.

Der Stern neben einem Wert in der Liste hebt ihn hervor: seine Farbe landet auf der Markierung selbst, nicht nur auf seinem eigenen Text. Ein Wert ist jeweils mit dem Stern versehen.

Welche Farbe eine Markierung bekommt

Das Erste davon, das zutrifft, gewinnt.

1. Der mit dem Stern versehene Wert, wenn eine seiner Regeln auf den aktuellen Messwert des Geräts passt.
2. Bei LoRaWAN-Geräten die Signalstärkefarbe - dieselbe, die hinter der Karte der Netzabdeckung steht.
3. Der Status des Geräts: Gelb für eine Warnung, Rot für einen Fehler.
4. Grün.

Ein mit dem Stern versehener presence-Wert färbt einen belegten Schreibtisch deshalb rot, auch bei einem Gerät mit gutem Funksignal - genau dafür ist der Stern da.

Die Legende

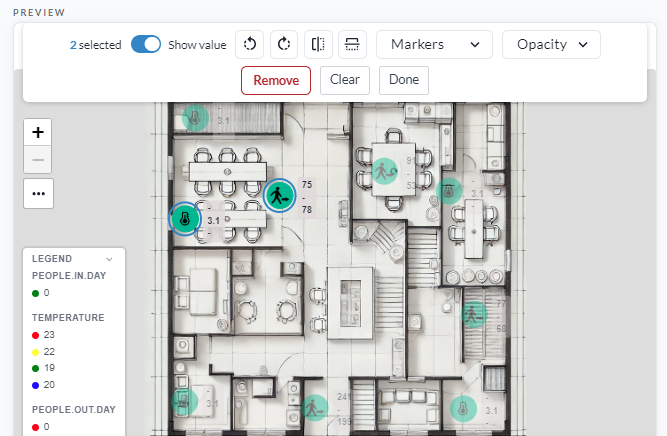

Ein Widget mit Gerätewerten bekommt in seiner unteren linken Ecke ein Legend-Feld, das jeden Wert und die Bedeutung seiner Farben auflistet. Ein Klick auf die Überschrift klappt es zu.

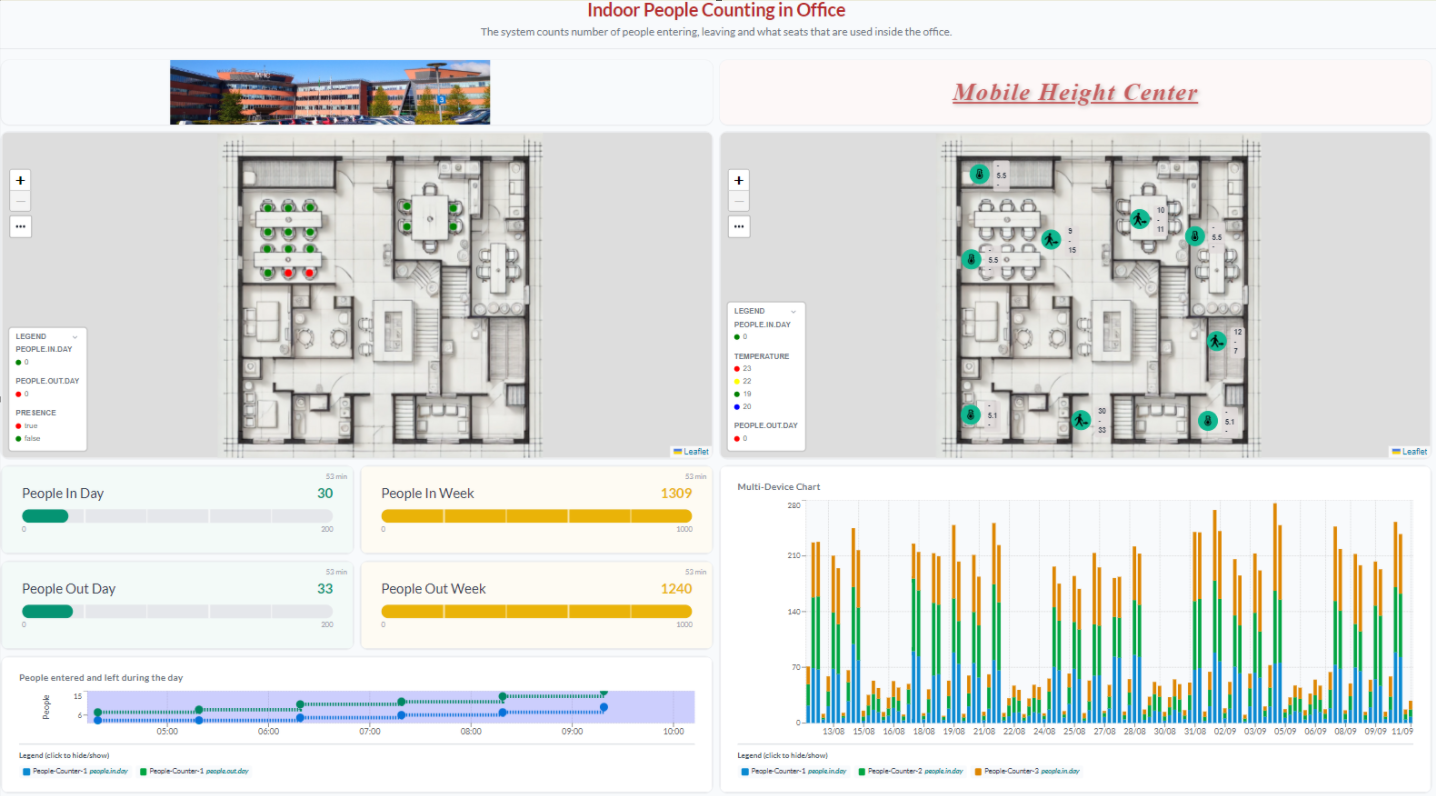

Unten ein Dashboard zur Personenzählung, gebaut auf zwei Grundrissen desselben Büros. Links Sitzplatzmarkierungen, gefärbt nach einem mit dem Stern versehenen presence-Wert - grün für einen freien Schreibtisch, rot für einen belegten. Rechts dasselbe Büro mit den Zählwerten und der Temperatur auf den Markierungen, jedes Feld in der Legende mit eigenen Farben.
