Device Chart

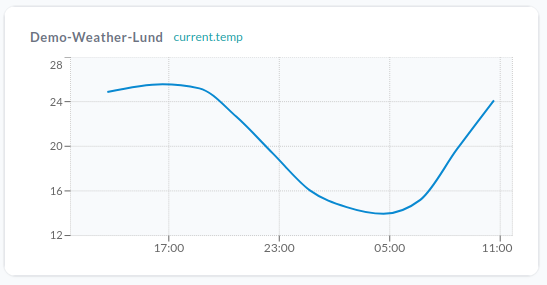

Das Device-Chart-Widget zeigt Zeitreihendaten für ein einzelnes Feld eines einzelnen Geräts an. Um mehrere Geräte oder Felder darzustellen, verwenden Sie das Multi-Device-Chart-Widget.

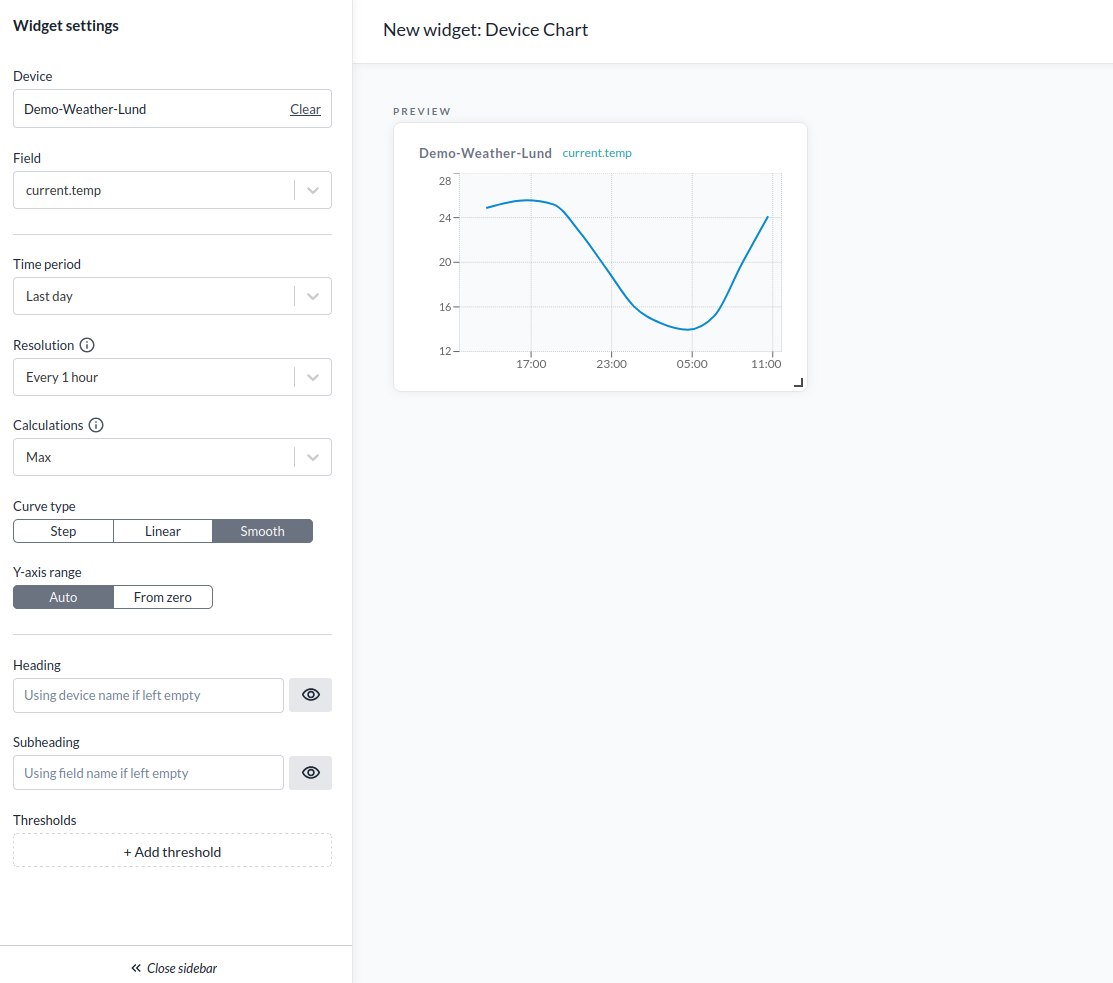

Einrichtung

Device legt fest, von welchem Gerät die Daten stammen.

Field legt das anzuzeigende Datenfeld fest.

Time Period legt den angezeigten Datenbereich fest. Optionen sind: letzte 15 Minuten, letzte 30 Minuten, letzte Stunde, letzte 3 Stunden, letzte 6 Stunden, letzte 12 Stunden, letzter Tag, letzte Woche, letzter Monat, letzte 3 Monate, letzte 6 Monate, letztes Jahr, oder benutzerdefiniert (ein bestimmtes Start- und Enddatum).

Resolution legt das Intervall zwischen den Datenpunkten fest. Optionen sind: jede Woche, jeden Tag, alle 12 Stunden, alle 6 Stunden, alle 3 Stunden, jede Stunde, alle 30 Minuten, alle 15 Minuten, alle 5 Minuten, jede Minute, full, oder benutzerdefiniert (ein Wert in Sekunden, bestätigt über die Set-Schaltfläche).

Calculations ist verfügbar, wenn Resolution nicht auf full gesetzt ist. Definitionen und Beschreibungen finden Sie unter Berechnungsarten.

Curve Type ist step, linear oder smooth.

Y-Axis Range ist auto oder from zero.

Heading legt die Diagrammüberschrift fest. Standardmäßig der Gerätename, wenn leer gelassen.

Subheading legt die Diagrammunterüberschrift fest. Standardmäßig der Feldname, wenn leer gelassen.

Thresholds färben den Bereich unterhalb jedes Schwellenwerts ein. Wenn sich zwei Schwellenwerte überschneiden, zum Beispiel einer bei 15 und einer bei 10, verwendet der Bereich unterhalb von 10 die Farbe des niedrigeren Schwellenwerts.
