Wasserleckage-Erkennung

Die Leckage, die ein Gebäude ruiniert, ist selten die, die platzt. Ein Rohrbruch meldet sich selbst, und die Reaktion kommt schnell. Eine tropfende Verschraubung in einem Steigschacht, ein schwitzendes Ventil hinter einer Klappe, Kondensat, das eine Wanne überläuft - nichts davon meldet etwas, und wenn der Schaden sichtbar wird, sind die Kosten bereits entstanden.

Das Problem ist damit enger, als die Formulierung nahelegt. Rohre, Dichtungen und Verschraubungen werden versagen; Sie können nicht jede Leckage verhindern. Entscheiden können Sie, wie lange eine Leckage läuft, bevor jemand davon weiß. Jede Stunde, die von dieser Zahl abgeht, geht vom Schaden ab.

Warum das Expositionsfenster die eigentliche Messgröße ist

Jeder Weg, Leckagen zu finden, hat ein Fenster, in dem eine Leckage läuft und niemand davon weiß. Das Fenster unterscheidet die Methoden, nicht die Genauigkeit.

Wie Leckagen gefunden werden	Was tatsächlich erfasst wird	Expositionsfenster
Kontrollrundgänge	Eine Leckage, die sichtbar ist, während jemand vorbeigeht	Das ganze Intervall zwischen den Rundgängen
Meldung von Mietern oder Personal	Eine Leckage, die bereits ein merkliches Symptom hat	Der Schaden besteht vor der Meldung
Feuchtemessung im Bauteil	Den Schaden, nicht die Leckage	Per Definition zu spät
Durchfluss- oder Verbrauchsmessung	Großen Dauerverlust auf einer gezählten Leitung	Übersieht kleine Leckagen und Nicht-Wasser-Flüssigkeiten
Verkabelter Schwimmer- oder Punktschalter	Flüssigkeit an einem Punkt, wohin Strom und Kabel reichten	Oft nicht dort installiert, wo das Risiko liegt
Funksensor am Sammelpunkt	Flüssigkeit, die den von Ihnen gewählten Boden erreicht	Minuten, das Meldeintervall

Nur die letzte Zeile bemisst sich in Minuten, und der Grund ist banal: der Sensor liegt am tiefsten Punkt, an dem sich Flüssigkeit sammelt, und meldet von selbst, ohne Kabel, ohne Strom und ohne einen Rundgang, auf den zu warten wäre. Er ersetzt die Kontrolle nicht - Rundgänge finden weiterhin Korrosion und eine schwitzende Verbindung oberhalb des Sensors -, aber er beseitigt das blinde Fenster dazwischen.

Was der Sensor meldet

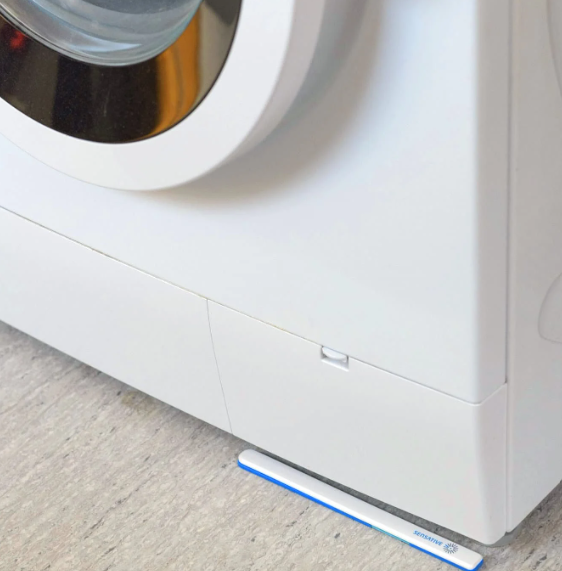

Strips MS +Drip ist ein unter 3 mm dünner Streifen, der Flüssigkeit kapazitiv erkennt, über ein saugfähiges Pad, das sie aufnimmt. Siehe Strips Multi-sensor für die Hardwaredetails.

	Strips MS +Drip
Erkennt	Wasser
Meldet außerdem	Temperatur, ±1,0 °C
Wird von selbst wieder scharf	Ja, sobald die Pads trocken sind
Netze	LoRaWAN und Z-Wave

Er ist dünn, wird geklebt und läuft bis zu 10 Jahre auf einer versiegelten Batterie. Er braucht weder Strom noch Verkabelung, und das macht die Liste der abgedeckten Orte erst ehrlich: der Grund, warum die Abdeckung meist bei wenigen Stellen endet, ist das Kabel.

Ist die Flüssigkeit, um die es Ihnen geht, kein Wasser - Hydrauliköl, Kühlschmierstoff, Diesel -, dann ist das ein anderer Sensor und ein anderes Problem. Siehe Öl und andere Flüssigkeiten.

Frost, aus demselben Gerät

+Drip meldet auch die Temperatur, derselbe Sensor warnt also, bevor ein unbeheizter Raum den Gefrierpunkt erreicht - Kriechkeller, Dachböden, unbeheizte Garagen, abgelegene Technikräume, Saisonimmobilien. Eine eingefrorene Leitung, die platzt, ist die teuerste Leckage und die am besten vermeidbare, unbeheizte Räume sind also einen Sensor wert, ob sie auf der Leckageliste stehen oder nicht.

Was er nicht leistet

Ein zu vollmundig verkaufter Leckagesensor wird abgeschaltet, die Grenzen gehören also zuerst genannt.

Er leistet	Er leistet nicht
Erkennt Flüssigkeit, die dorthin gelangt, wo der Sensor liegt	Findet eine Leckage, die den Sensor nie erreicht oder unter ihm bleibt
Meldet innerhalb des konfigurierten Intervalls, Tag und Nacht	Misst Durchfluss, Volumen oder Gesamtverlust
Warnt, bevor ein unbeheizter Raum einfriert	Ersetzt einen eigenen Klimasensor
Wird von selbst wieder scharf, sobald das Pad trocken ist	Sagt Ihnen, welche Flüssigkeit angekommen ist - siehe Öl und andere Flüssigkeiten

Zwei Folgen ergeben sich. Die Platzierung ist alles - der Sensor ist zuverlässig, die Abdeckung ist eine Entwurfsentscheidung, und ein Rundgang mit dem Betriebspersonal am tiefsten Punkt jeder Risikostelle ist das, was es funktionieren lässt. Und die Empfindlichkeit ist eine Abwägung, die Ihnen gehört: höhere Empfindlichkeit bedeutet frühere Warnung und mehr Fehlalarme, je Sensor eingestellt, sodass ein Technikraum und ein Serverraum nicht gleich eingestellt sind.

Wo die Sensoren hinkommen

Gehen Sie von Ihrer eigenen Schaden- und Vorfallhistorie aus. Sie benennt Ihre Risikostellen besser als jede Checkliste, und zehn gut platzierte Sensoren schlagen hundert, die nach einem Grundriss gesetzt wurden.

In Gebäuden - unter Spülen und Teeküchen; hinter Geschirrspülern und Waschmaschinen; Warmwasserbereiter und Heizräume; Sprinklerzentralen; Steigschächte und vertikale Schächte; Fernwärmeübergabestationen; Kondensatwannen unter Kälte- und Lüftungsanlagen; Dachentwässerung innerhalb der Gebäudehülle; Schachtgruben; Kellerböden unter Geländeniveau; Serverräume und deren Kühlung; Archive und Lagerräume, in denen der Inhalt mehr kostet als der Boden.

Von der Erkennung zur quittierten Handlung

Ein Leckagesensor ohne Kette dahinter ist eine Lampe in einem leeren Raum. Der Sensor ist der billige Teil; in der Kette liegt der Nutzen.

Sensor   ->  LoRaWAN   ->  Yggio Rule Engine  ->  quittiert
Flüssig-     kein Kabel,   wer, wie und           jemand bestätigt;
keit er-     kein Strom    wie dringend           Uhr und Protokoll stoppen
reicht den
Streifen

Die Rule Engine entscheidet über den mittleren Schritt:

• Unterschiedliche Behandlung nach Ort und Uhrzeit. Ein Serverraum um 03:00 Uhr ist keine Garage um 15:00 Uhr.
• Der Alarm geht an eine Person, eine Gruppe, einen Bereitschaftsplan oder in ein Arbeitsauftragssystem, per E-Mail, SMS oder Webhook.
• Der Ort wird so benannt, wie Ihr Personal ihn nennt, nicht als Gerätekennung.
• Unquittierte Alarme wiederholen sich und eskalieren.

Die Quittierung schließt den Kreis und stoppt die Eskalation, und jeder Schritt bekommt einen Zeitstempel - ausgelöst, zugestellt, quittiert, erledigt. Bei einer regulierten Flüssigkeit zeigt dieser Nachweis, wann Sie es wussten und was Sie getan haben. Wer um 02:00 Uhr angerufen wird, wird zu einer Regel im System statt zu einer Telefonkette in jemandes Kopf, und eine Planänderung wird einmal zentral vorgenommen.

Auf Schweigen achten

Der Fehlerfall eines Leckagesensors ist Schweigen, die Plattform achtet also auch darauf. Batteriestand und Funkqualität werden für jeden Sensor verfolgt, und einer, der nicht mehr meldet, wird als Fehler gemeldet statt als Lücke stehen gelassen. Ein toter Sensor, den niemand bemerkt, ist schlechter als kein Sensor, denn man hält ihn für funktionsfähig.

Was das Team zwischen den Vorfällen sieht

An den meisten Tagen gibt es nichts zu sehen, und die Plattform muss trotzdem nützlich sein.

• Jeder Sensor mit seinem aktuellen Zustand auf einem Grundriss oder einer Karte.
• Batterie- und Signalzustand, damit ein Austausch geplant und nicht entdeckt wird.
• Eine Frostrisiko-Sicht über die unbeheizten Räume durch den Winter.
• Alarmhistorie je Ort. Die Stellen, die immer wieder auslösen, sagen Ihnen etwas.

Berichte tragen dieselben Daten nach außen: welche Risikostellen überwacht werden, Verfügbarkeit und Batteriezustand dieser Abdeckung und ein Vorfallprotokoll mit Reaktionszeiten - der Nachweis, nach dem ein Versicherer oder ein Aufsichtsgremium fragt. Dokumentierte Überwachung überträgt keine Haftung; sie verkürzt die Exposition und dokumentiert Sorgfalt, und Sorgfalt, die sich dokumentieren lässt, ist mehr wert als Sorgfalt, die sich beschreiben lässt.

Rückkehr in den Normalzustand und Verbrauchsteile

Der Alarm sagt Ihnen, was mitzunehmen ist, bevor jemand losfährt.

Die Wassererkennung ist wirklich wartungsfrei. Die Pads trocknen binnen ein paar Stunden, nachdem die Leckage behoben ist, der Alarm setzt sich selbst zurück, und der Sensor ist wieder scharf, ohne dass ihn jemand aufsuchen müsste. Es gibt nichts mitzunehmen und nichts auszutauschen.

Für ein Ölereignis gilt das nicht, dort ist der Absorber ein Verbrauchsteil. Siehe Öl und andere Flüssigkeiten.

Die Kette prüfen und geprüft halten

Ein Alarmweg, der nie geprüft wurde, ist eine Hoffnung, keine Kontrolle.

Bei der Inbetriebnahme: einen Wassertest an jedem Sensor mit echter Flüssigkeit fahren statt mit einer simulierten Nutzlast - der Sensor trocknet und wird von selbst wieder scharf, das übt also den gesamten Alarmweg kostenlos ein. Prüfen Sie die Eskalation, indem Sie einen Alarm absichtlich nicht quittieren. Nehmen Sie je Sensor ab, als Teil des Abnahmetests.

Eine zeitliche Einschränkung aus Strips Multi-sensor: fahren Sie den Wassertest nicht in den ersten zwei Stunden nach dem Join des Geräts. Nach zwei Stunden läuft eine zweite Kalibrierung, und den Sensor davor zu benetzen kann dazu führen, dass das Gerät spätere Leckagen nicht mehr melden kann.

Als Routine: planen Sie eine jährliche oder saisonale Testrunde aus der Rule Engine selbst, damit das Protokoll zeigt, dass sie stattgefunden hat, an welchen Sensoren und wer bestätigt hat. Neues Personal und Planänderungen sind der übliche Grund, warum eine Kette still zerbricht. Zwischen den Tests schließt die Batterie- und Verbindungsüberwachung die Lücke.

Wie Sie beginnen

Beginnen Sie dort, wohin die Historie zeigt, nicht dort, wo ein Grundriss es nahelegt.

1. Nehmen Sie Ihr eigenes Schaden- und Vorfallprotokoll, wählen Sie die zehn schlimmsten Stellen und decken Sie diese ab. Es benennt Ihr Risiko besser als jede Checkliste, und zehn Sensoren in Schränken, die tatsächlich überflutet waren, schlagen hundert nach Zeichnung gesetzte.
2. Gehen Sie diese Stellen mit dem Betriebspersonal ab und markieren Sie den tiefsten Punkt jeder Stelle, an dem sich Flüssigkeit sammeln würde. Nehmen Sie einen unbeheizten Raum für den Frostfall hinzu, denn diese Leckage ist zugleich die teuerste und die am besten vermeidbare.
3. Legen Sie die Eskalation fest, bevor die Sensoren kommen - wer angerufen wird, wie lange er zum Quittieren hat und wer als Nächstes angerufen wird. Ein Sensor ohne Antwort darauf ist ein Sensor, auf den niemand reagiert.
4. Lassen Sie es eine Saison laufen. Sie lernen sowohl, was leckt, als auch, wie gut die Kette funktioniert, einschließlich des Teils, in dem jemand um drei Uhr nachts geweckt wird. Siehe Die Kette prüfen und geprüft halten.
5. Erweitern Sie dann auf Grundlage von Belegen statt anhand einer Checkliste.

Ein Leckage-Pilot ist oft der Einstieg eines Eigentümers, und es lohnt zu wissen, dass die Plattform dann für den nächsten Anwendungsfall schon da ist: dieselbe Yggio-Instanz trägt Präsenz, Luftqualität, Zählerdaten und Gebäudesysteme.
