Lektion 3.1 Grafana

Grafana ist ein beliebtes Open-Source-Tool für Dashboards, Karten und Alarme. Mit den beiden Grafana-Datenquellen der IoT-Plattform können Sie Live- und historische Daten Ihrer Geräte visualisieren, Flottenübersichten erstellen und sich benachrichtigen lassen, wenn etwas schiefgeht. In dieser Lektion erstellen Sie Ihre ersten Grafana-Panels mit Daten der IoT-Plattform.

Die vollständige Referenz (alle Optionen) finden Sie im Grafana-Benutzerhandbuch.

Bevor Sie beginnen​

  • Grafana muss bereits installiert und mit der IoT-Plattform verbunden sein. Falls nicht, führen Sie zuerst die einmalige Einrichtung durch: Grafana-Einrichtung.
  • Sie benötigen einige aktive Geräte in Ihrem Konto auf der IoT-Plattform (aus den vorherigen Lektionen) – idealerweise eines, das temperature meldet, und einen Tracker mit lnglat für die Kartenübung.

Übung 1 – Ihr erstes Zeitreihendiagramm​

  1. Gehen Sie in Grafana zu Dashboards → New → New dashboard und klicken Sie dann auf Add visualization.
  2. Wählen Sie bei der Aufforderung die Datenquelle JSON.
  3. Stellen Sie oben rechts den Visualisierungstyp auf Time series.
  4. Öffnen Sie im Query-Editor das Dropdown Metric und wählen Sie eines Ihrer Geräte aus (jedes Gerät ist eine Metrik). Mit * werden alle Ihre aktiven Geräte gleichzeitig geplottet.
  5. Stellen Sie den Zeitraum des Dashboards (oben rechts) z. B. auf Last 24 hours und klicken Sie auf Refresh.
  6. Klicken Sie auf Apply (oben rechts), um das Panel zum Dashboard hinzuzufügen.

→ Die Werte des Geräts werden über die Zeit dargestellt.

Zeitreihe

Wenn lat/lng das Diagramm überladen, öffnen Sie Transform data → + Add transformation → Filter fields by name und deaktivieren Sie lat und lng.

Übung 2 – Ihre Geräte auf einer Karte anzeigen​

  1. Klicken Sie im Dashboard auf Add → Visualization und wählen Sie erneut die Datenquelle JSON.
  2. Stellen Sie den Visualisierungstyp auf Geomap.
  3. Wählen Sie Ihren Tracker (oder ein beliebiges verortetes Gerät) als Metric aus und stellen Sie sicher, dass lat und lng enthalten sind.
  4. Für die Route eines Trackers wählen Sie die Metrik <Ihr Tracker>.lnglat – die Spur wird automatisch gezeichnet. Um sie einzufärben, fügen Sie eine zweite Query <Ihr Tracker>.speed hinzu und färben Sie in den Optionen unter Map layers → Markers nach diesem Wert mit Schwellenwerten ein.
  5. Klicken Sie auf Apply.

→ Ihre Geräte werden als Punkte angezeigt; ein Tracker zeigt seinen Pfad.

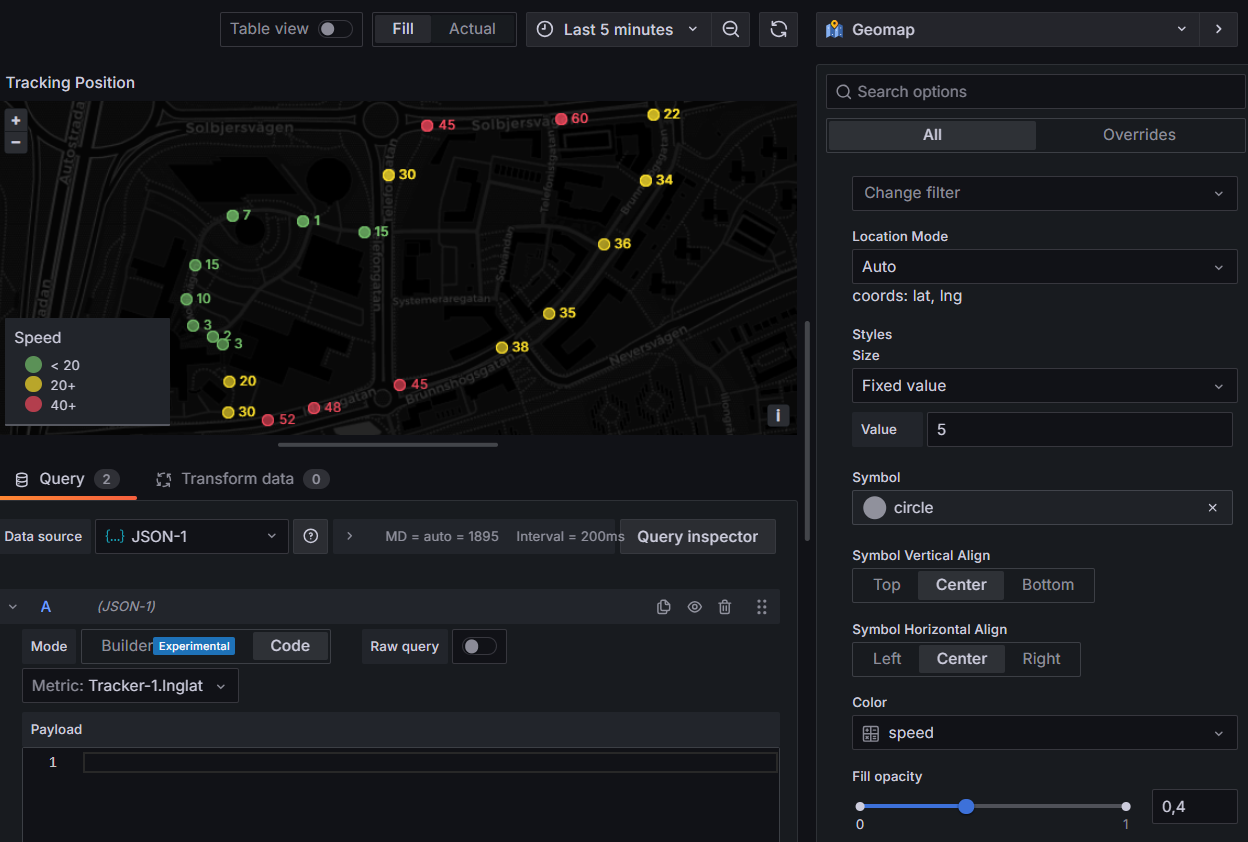

Tracker-Karte

Übung 3 – Eine Flottenübersichtstabelle​

Hierfür wird die Infinity-Datenquelle verwendet, die jeden REST-Endpunkt der IoT-Plattform aufrufen kann.

  1. Add → Visualization; wählen Sie dieses Mal die Datenquelle Infinity.
  2. Stellen Sie den Visualisierungstyp auf Table.
  3. Setzen Sie in der Query Type = JSON, Source = URL, Method = GET und URL = https://staging.yggio.net/api/iotnodes (fügen Sie ?q=batteryLevel hinzu, um nur Ihre Sensoren aufzulisten).
  4. Öffnen Sie Parsing options & Result fields → Columns und fügen Sie jeweils eine Zeile hinzu (Selector → as → Format):
    • name → Device → String
    • batteryLevel → Battery % → Number
    • rssi → RSSI → Number
    • snr → SNR → Number
    • reportedAt → Last reported → Time
  5. Färben Sie die Batteriespalte ein: Field → Add field override → Fields with name → Battery %, stellen Sie Cell display mode = Colored background ein und fügen Sie dann unter Thresholds rot <20, gelb <50, sonst grün hinzu.
  6. Klicken Sie auf die Spaltenüberschrift Last reported, um zu sortieren, damit stille Geräte nach oben wandern.
  7. Klicken Sie auf Apply.

→ Eine Zeile pro Gerät mit Batterie, Signal und letztem Zeitstempel.

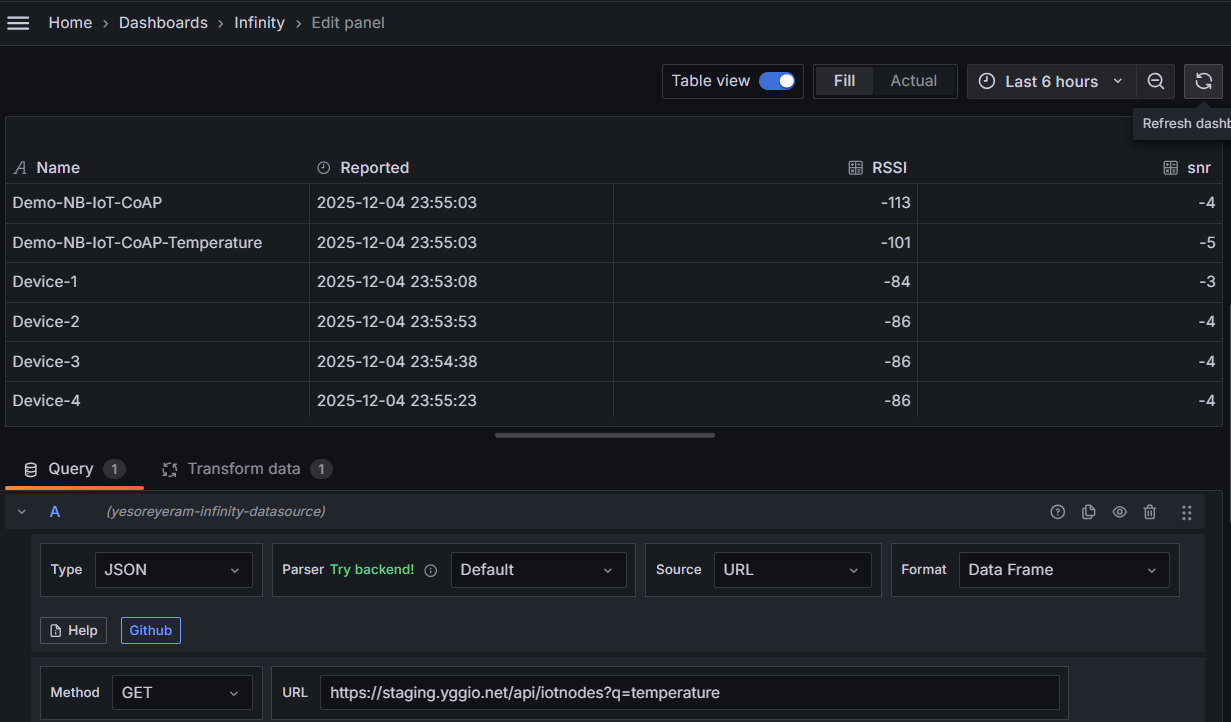

Flottentabelle

Sie haben jetzt eine Übersicht über den Zustand jedes Geräts auf einen Blick.

Zusatzaufgabe – Benachrichtigen lassen​

Mit der Infinity-Datenquelle kann Grafana Sie benachrichtigen, wenn ein Wert einen Schwellenwert überschreitet (z. B. Temperatur zu hoch) oder wenn ein Gerät aufhört zu melden. Folgen Sie der Schritt-für-Schritt-Anleitung im Benutzerhandbuch: Einen einfachen Alarm einrichten.

Was Sie gelernt haben​

  • Die beiden Datenquellen der IoT-Plattform: JSON (schnelle Gerätediagramme und -karten) und Infinity (beliebiger REST-Endpunkt → Tabellen, Diagramme, Karten, Alarme).
  • Wie man ein Zeitreihendiagramm, eine Geomap und eine Flottentabelle erstellt.
  • Wo Sie Schwellenwerte, Transformationen und Alarme finden.

Wie geht es weiter​

  • Grafana-Benutzerhandbuch – Tabelle zur Panel-Auswahl, Tipps & Techniken sowie weitere Rezepte (Energie pro Tag, Belegungsverläufe, Alarme).
  • Nächste Lektion: Power BI.
