Strips Presence for LoRaWAN
Der ultradünne Anwesenheitssensor für LoRaWAN
- Anwesenheitssensor
- Objekterkennungssensor
- Ultradünnes (3 mm) Design
- Bis zu 10 Jahre Batterielebensdauer
- Bis zu 10 km Reichweite
- Einfache Installation
Strips Presence Modellnummern:
- Strips Presence (EU): 13 03 001_19
- Strips Presence (Nordamerika): 13 03 002_19
Strips Presence für LoRaWAN ist ein innovativer, ultradünner (3 mm) aktiver IR-Anwesenheitssensor für Smart Offices und Gebäude. Strips Presence überwacht die Schreibtischbelegungsrate durch Messung von Objekten und Personen im Nahbereich (konfigurierbar bis zu 50 cm). Er kann unsichtbar oder sehr unauffällig montiert werden und eignet sich sehr gut für Büroanwendungen wie Hot-Desking und ähnliche Dienste.
Das unauffällige Design und die einfache Montage mit Klebefolie machen ihn zum Sensor der Wahl für Architekten und designbewusste Office-Manager. Strips Presence kann auch zur Überwachung von Assets wie Gemälden und anderen Wertgegenständen verwendet werden.
| Produkt | Strips LoRa Presence Sensor |
|---|---|
| Merkmale | LED-Anzeige aktive IR-Anwesenheitserkennung (bis zu 50 cm) Temperatur Magnetsensor |
| Regionen | EU868 - Europa 863-870 MHz US915 - USA 902-928 MHz AS923 - Asien 915-928 MHz AU915 - Australien 915-928 MHz KR920 - Südkorea 902-928 MHz IN865 - Indien 865-867 |
| Reichweite | Bis zu +14 dBm Sendeleistung Rx-Empfindlichkeit -137 dBm Bis zu 50 km Reichweite (freie Sichtlinie) |
| Abmessungen | Sensor: 195x15x2,98 mm Magnet: 12x2 mm Montageplatte: 195x15x3 mm (optional) |
| Betriebsbedingungen | -30 bis +60 Grad C Innenraumnutzung |
| Stromversorgung | Eingebaute Batterie (Li-MnO2) |
| Unterstützt | LoRaWAN v1.0.4 OTAA-Konfiguration |
| Geräteklasse | Typ A |
| Erfassungsbereich | 50 cm |
Strips Presence kann in Kombination mit +Switch als Schiebetaste verwendet werden, um beispielsweise die Reinigung eines Schreibtischs bei Bedarf anzufordern. Strips Presence ist Teil der Strips LoRaWAN-Sensorfamilie, die eine Reichweite von bis zu 10 km, eine Batterielebensdauer von bis zu 10 Jahren und einen sehr einfachen Montage- und Beitrittsprozess bietet.
Der Sensor arbeitet im Presence-Modus, indem er alle Poll Interval ("A" in der Tabelle unten) Sekunden einen kurzen IR-Impuls aussendet. Er misst die Menge des zurückreflektierten IR-Lichts. Sollte sich die Menge mehrmals innerhalb von Timeout ("C" in der Tabelle unten) Sekunden um mehr als den Threshold ("B" in der Tabelle unten) ändern, meldet der Sensor Presence = 1. Werden danach innerhalb von Timeout (C) Sekunden keine Reflexionsänderungen mehr erkannt, meldet er Presence = 0. Timeout (C) sollte für einen zuverlässigen Betrieb mehr als zwanzigmal länger sein als das Poll Interval (A) in Sekunden.
Im Objekterkennungsmodus sendet der Sensor regelmäßig alle Poll Interval ("A" in der Tabelle unten) einen kurzen, schwachen IR-Impuls aus. Er misst die Menge des zurückreflektierten IR-Lichts. Überschreitet die Menge des zurückreflektierten Lichts den eingestellten Threshold ("B" in der Tabelle unten), meldet er closeProximityAlarm = 1 (bestätigt). Ist das zurückreflektierte Licht geringer als die Hälfte des eingestellten Threshold-Werts, meldet der Sensor closeProximityAlarm = 0 (bestätigt).
| Name | Einheit | Min | Max | Standard | |
|---|---|---|---|---|---|
| A | PRECENSE_POLL_INTERVAL | Sekunden | 1 | 3600 (1 Stunde) | 120 (2 Min.) |
| B | PRESENCE_THRESHOLD | Proximity-Differenz | 1 | 10000 | 10 |
| C | PRESENCE_TIMEOUT | Sekunden | 10 | 606024*31 (31 Tage) | 3600 (1 Stunde) |
Beachten Sie, dass kurze Zeitintervalle die Präzision nicht zwangsläufig verbessern, aber die Batterie schneller aufbrauchen als die Standardeinstellungen.
Strips mit dem Netzwerk verbinden

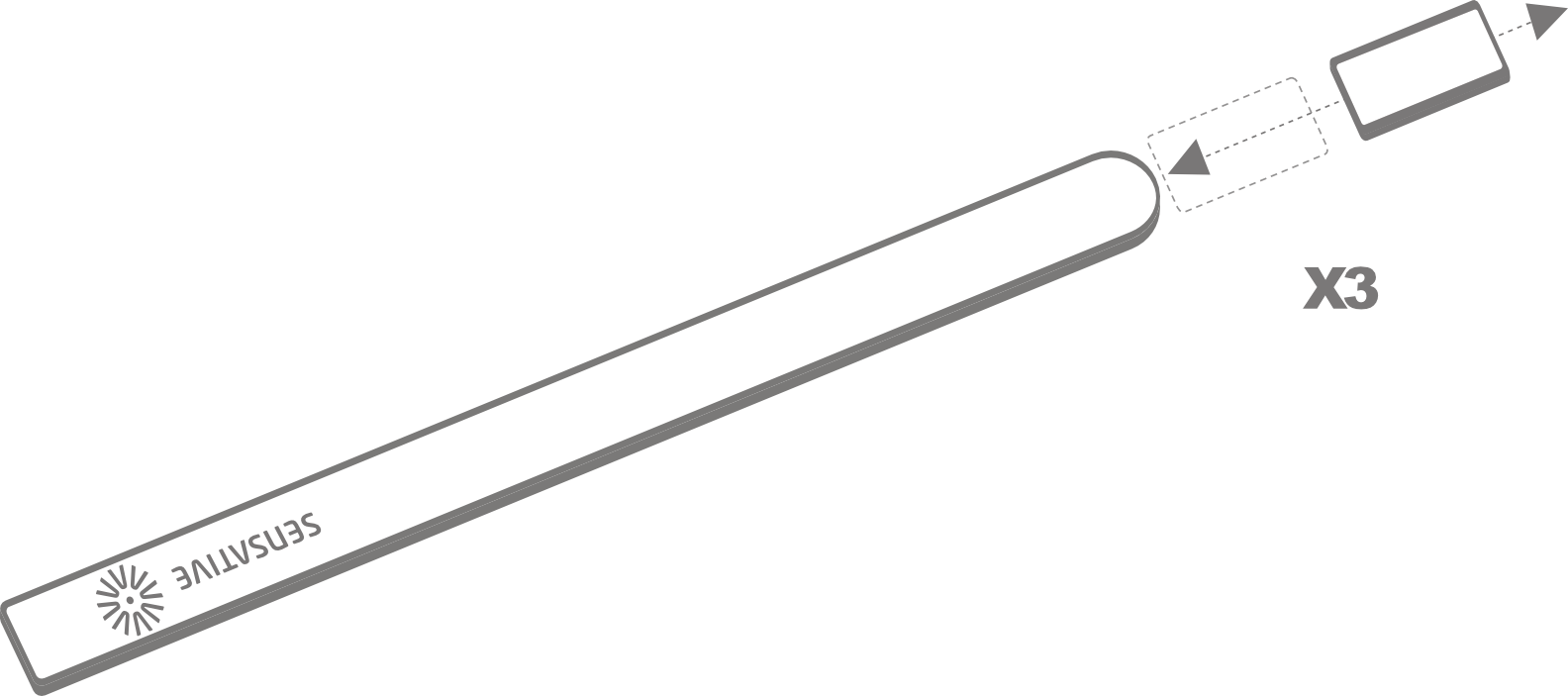

Um Strips Presence mit Ihrem Netzwerk zu verbinden, nehmen Sie den quadratischen Magneten und berühren Sie damit 3 Mal die abgerundete Kante, für 3 LED-Blinksignale.
Beobachten Sie die LED - nach wenigen Sekunden bestätigt ein langes grünes LED-Blinken, dass das Gerät erfolgreich beigetreten ist.
5 rote Blinksignale bedeuten, dass der Beitritt des Geräts fehlgeschlagen ist. Kontaktieren Sie den Support hier.
Konfiguration von Strips Presence
Der Sensor wird mit einem Basisprofil vorkonfiguriert geliefert, das Presence erkennt. Um andere Profile für unterschiedliche Anwendungsfälle auszuwählen, besuchen Sie unser Konfigurationstool hier
Montage

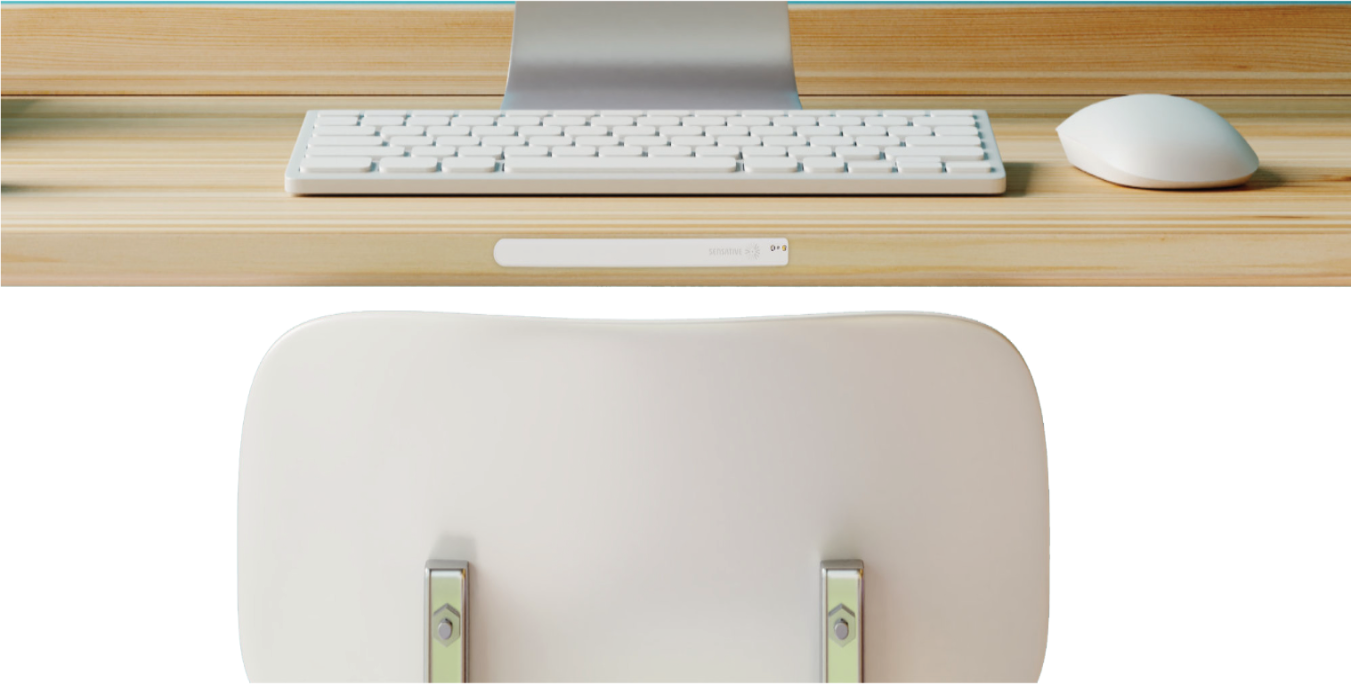

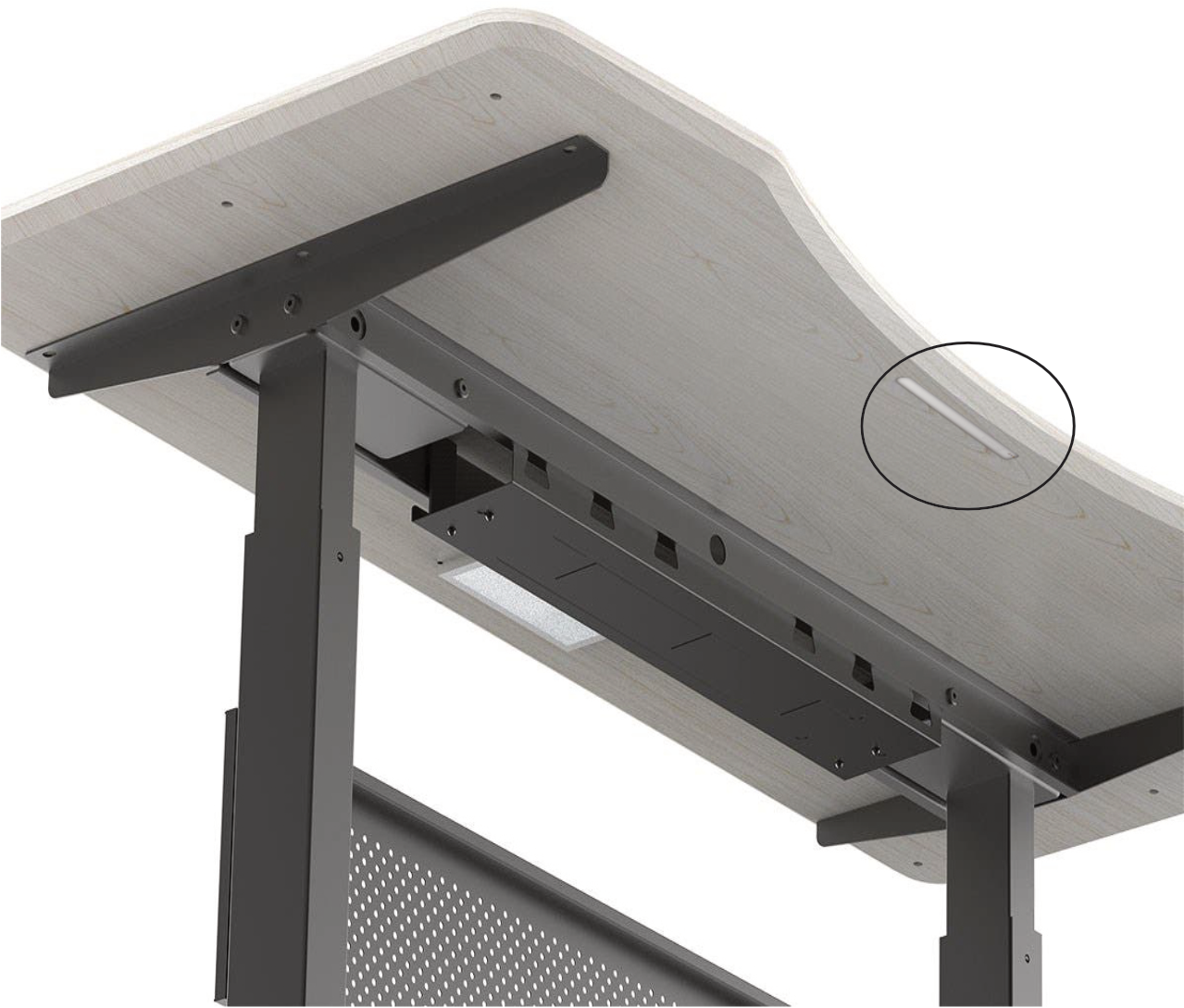

Die empfohlene Platzierung ist die Befestigung (mit dem mitgelieferten Klebepad) an der Unterseite des Schreibtisches, mit dem quadratischen Ende etwa 25 mm von der Kante entfernt montiert, zugewandt der zu erkennenden Person
Je nach Konstruktion des Tisches kann er parallel zur Tischkante oder mit dem runden Ende zur Tischmitte weisend montiert werden. Achten Sie darauf, dass sein Sichtfeld nicht durch die Tischkonstruktion beeinträchtigt wird
Benutzerbefehle
Senden eines Open Frame
Um von dem Gerät einen Open Frame zu senden, üblicherweise verwendet, um eine Downlink-Payload zu akzeptieren (Typ-A-Gerät), nehmen Sie den quadratischen Magneten und bewegen Sie ihn 3 Mal zur abgerundeten Kante, für die grünen LED-Blinksignale.
1 - kurzes Blinken bedeutet, dass der Frame gesendet wurde (Erfolg) 5 - rote Blinksignale bedeuten, dass keine Bestätigung vom Gateway erfolgt ist
Werksreset
Um das Gerät auf die Werkseinstellungen zurückzusetzen, bewegen Sie den Magneten 3 Mal zur abgerundeten Kante und halten Sie ihn beim 3. Mal 10 Sekunden lang fest. Zwei lange grüne LED-Blinksignale bedeuten, dass der Reset erfolgreich war.
Weitere Informationen und Support finden Sie unter: https://sensative.com/sensors/strips-sensors-for-lorawan/strips-presence-lorawan/
Oder kontaktieren Sie uns hier
Wichtige Informationen
Verpacken Sie Strips nicht erneut mit angebrachten Magneten, nachdem Sie diese zu Ihrem System hinzugefügt oder die Magnete entfernt haben
