Square Tracker Xtreme

Beschreibung

Square Tracker Xtreme repräsentiert eine hochmoderne Generation stromsparender Präzisionstracker, die sowohl für Innen- als auch Außenbereiche geeignet sind. Dieses Gerät ist für fortschrittliches Asset-Management ohne die Notwendigkeit eines Batteriewechsels oder Aufladens konzipiert.

Es nutzt GNSS (GPS & Beidou), WLAN-MAC-Adress-Scanning und LoRaWAN TDoA (Time Difference on Arrival), um Assets sowohl innen als auch außen präzise und energieeffizient zu tracken.

Die Cloud-basierte Standortlösung reduziert die Scanzeit und den Energieverbrauch im Vergleich zu herkömmlichen Trackern erheblich.

Ein 3D-Beschleunigungssensor verbessert zudem die Reaktionsfähigkeit und Batterielebensdauer des Trackers. Er erkennt jede Bewegung und Neigungsänderung der Sensoren. Diese Information kann genutzt werden, um Alarmmeldungen zu senden, wenn das Objekt bewegt wird, oder um die Tracker-Aktivität zu steuern, etwa durch Wechsel in den Schlafmodus während Inaktivitätsperioden, wodurch Energie gespart wird.

Es sind mehrere Konfigurationsoptionen verfügbar, mit denen Anwender die Balance zwischen Geräteleistung und Batterielebensdauer feinabstimmen können.

Der kompakte Tracker ist auf Langlebigkeit ausgelegt, mit einem robusten und versiegelten Gehäuse, einer conformal-beschichteten Leiterplatte und einer integrierten 4-Ah-Batterie. Diese Batterie unterstützt bei Standard-Konfigurationsprofilen mehr als 10 Jahre Lebensdauer und macht den Square Tracker Xtreme zu einer robusten und zuverlässigen Lösung für das langfristige Asset-Tracking.

Vorteile & Anwendungsfälle

Der Square Tracker Xtreme ist eine umfassende Tracking-Lösung, ideal für ein breites Spektrum an Anwendungen im Bereich Asset-Tracking und Überwachung. Seine fortschrittlichen Funktionen, darunter Positionierungs- und 3D-Beschleunigungssensor-Technologien sowie ein robustes Design, machen ihn besonders geeignet für Szenarien, in denen präzises Tracking unerlässlich ist.

Erweiterte Positionierungstechnologien:

GPS & Beidou: Bieten präzises Outdoor-Tracking weltweit.
WLAN: Effektiv für die Standortverfolgung in Innenräumen mittels naheliegender WLAN-Netzwerke.
LoRaWAN TDoA: Bietet zuverlässige Positionierung in unterschiedlichsten Umgebungen, ergänzend zu GPS und WLAN.

Wichtige Anwendungen:

• Asset-Management & Logistik: Ideal für das Tracking von Assets und Gütern im Transit, wie Containern und hochwertiger Fracht.
• Fahrzeug- & Flottenüberwachung: Geeignet für das Tracking verschiedener Fahrzeuge, zur Unterstützung von Sicherheit und Flottenoptimierung.
• Tracking von Krankenhausausrüstung: Überwacht wichtige Krankenhausgeräte und gewährleistet effiziente Nutzung.
• Bau- und Landwirtschaftsgeräte: Verfolgt Maschinen und Werkzeuge und verhindert Verlust und unbefugte Nutzung.

Hervorragend geeignet für Szenarien, in denen Standortaktualisierungen auf der Aktivität basieren sollten, etwa bei Assets, die sich selten bewegen.

Ideal für Situationen, die bis zu eine Positionsaktualisierung pro Stunde oder nur auf Anfrage des Dienstes erfordern. Diese Funktion macht ihn perfekt für die Überwachung von Assets, die keine ständigen Standortaktualisierungen benötigen.

Weitere Vorteile:

• Innen- und Außentauglichkeit: Wechselt nahtlos zwischen Innen- und Außen-Tracking-Modi.
• Robust und wetterfest: Übersteht anspruchsvolle Bedingungen dank IP68- und IK06-Einstufung.
• Verlängerte Batterielebensdauer: Die 4-Ah-Batterie sorgt für langfristigen Betrieb mit minimalem Wartungsaufwand.
• Flexible Installation: Bietet mehrere Montageoptionen für eine einfache Bereitstellung.
• Bewegungs- und Temperatursensoren: Enthält einen 3D-Beschleunigungssensor für bewegungsbasierte Alarme & Tracking sowie einen Temperatursensor für die Umgebungsüberwachung.

Der Square Tracker Xtreme ist mit seiner Kombination aus mehreren Positionierungstechnologien, robustem Aufbau und energieeffizientem Design ein wertvolles Werkzeug für verschiedene Branchen, das die betriebliche Effizienz und Asset-Sicherheit verbessert, insbesondere bei Anwendungen mit spezifischen Anforderungen an die Tracking-Frequenz.

Mechanik

Der Square Tracker Xtreme ist sowohl wetterfest als auch extrem robust konzipiert und erfüllt die anspruchsvollen Standards IP68 für Wasser- und Staubschutz sowie IK06 für Schlagfestigkeit.

Um unterschiedliche Installationsanforderungen zu erfüllen, bietet der Tracker drei Montageoptionen:

• Klebepad (im Lieferumfang enthalten): Diese Option ermöglicht eine schnelle und einfache Montage auf verschiedenen Oberflächen ohne Werkzeug.
• Montagerahmen (im Lieferumfang enthalten) und Schrauben (nicht im Lieferumfang enthalten): Für eine sicherere und dauerhaftere Installation kann der Tracker mit dem mitgelieferten Rahmen und Schrauben (separat zu beschaffen) montiert werden.
• Kabelbinder: Der Tracker kann mit Kabelbindern befestigt werden, entweder mit einem in der zentralen Aussparung für eine einfache Einrichtung oder mit zwei außerhalb der zentralen Aussparung für zusätzliche Stabilität.

Diese Montagealternativen bieten die notwendige Flexibilität, um den Tracker in einem breiten Spektrum von Umgebungen und Anwendungen einzusetzen und eine optimale Platzierung für effektives Tracking zu gewährleisten.

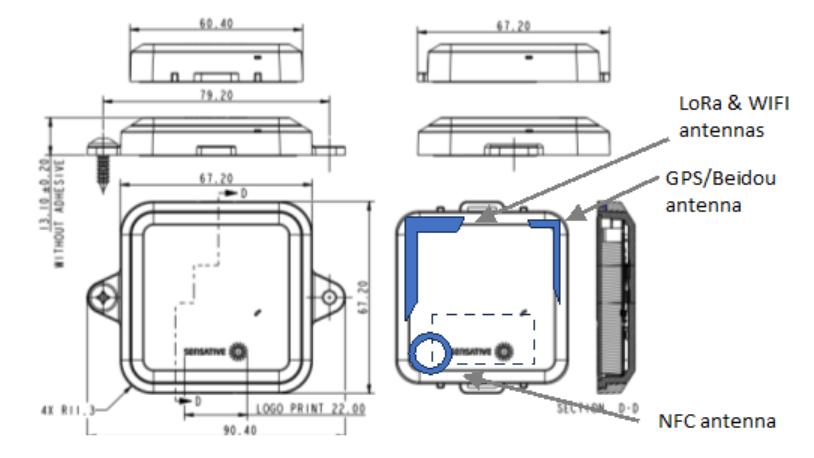

Abbildung 1: Mechanische Abmessungen (mm) mit & ohne Montagerahmen

Software

Der Square Tracker Xtreme von Sensative verfügt über eine ausgeklügelte Softwarearchitektur mit einer in die Firmware integrierten Virtual Sensing Machine (VSM). Diese VSM führt spezialisierte Sensoranwendungen aus, die auf die Erfassungsfähigkeiten des Geräts und die jeweiligen Anwendungsfälle zugeschnitten sind. Das Gerät wird zunächst mit einer vielseitigen Allzweck-Tracking-Anwendung konfiguriert, die an ein breites Spektrum von Tracking-Situationen anpassbar ist.

Für speziellere Anforderungen bietet Sensative über seine erfahrenen Engineering-Services maßgeschneiderte Anwendungsentwicklung an. Diese Anpassung ermöglicht es, den Square Tracker Xtreme präzise auf individuelle Bedürfnisse abzustimmen und seine Leistung in einer Vielzahl spezialisierter Einsatzbereiche deutlich zu verbessern.

Erste Schritte

Ersteinrichtung & Aktivierung (OTAA)

Schritte vor der Aktivierung:

1. Stellen Sie vor der Aktivierung sicher, dass das Gerät auf dem vorgesehenen LoRaWAN-Server registriert ist.
2. Verwenden Sie für die Registrierung die Dev EUI und den Netzwerkschlüssel aus Ihren digitalen Lieferinformationen.

Aktivierung:

1. Halten Sie nach der Registrierung kurz ein beliebiges NFC-Lesegerät an das Gerät, um die Aktivierung zu starten. Die meisten Mobiltelefone eignen sich als NFC-Lesegeräte. Stellen Sie nur sicher, dass NFC in Ihren Telefoneinstellungen aktiviert ist.
2. Der Aktivierungsvorgang kann bis zu zwei Minuten dauern. Ein erfolgreicher Netzwerkbeitritt wird auf dem LoRaWAN Network Server angezeigt.
3. Das Gerät versucht kontinuierlich, den Aktivierungsvorgang abzuschließen, bis es erfolgreich mit dem registrierten LoRaWAN-Netzwerk verbunden ist. Der Netzwerkbeitritt kann bis zu 24 Stunden dauern, sobald das LoRaWAN-Netzwerk verfügbar ist.

Konfiguration:

1. Passen Sie die Geräteeinstellungen an Ihren spezifischen Anwendungsfall an.
2. Mehrere Konfigurationsoptionen sind verfügbar.
3. Konfigurationsunterstützung: https://sensative.com/resource-center/

Installation

Allgemeine Richtlinien:

Die Antennenpositionen des Square Tracker Xtreme sind in Abbildung 1 dargestellt. Um eine effektive GNSS-Leistung (Global Navigation Satellite System) zu gewährleisten, ist es wichtig, das Gerät so zu installieren, dass die Antenne freie Sicht zum Himmel hat. Es wird empfohlen, das Gerät so zu installieren, dass entweder die Vorderseite, Oberseite oder rechte Seite zum Himmel ausgerichtet ist.

Es ist wichtig zu beachten, dass jede Verdeckung zwischen dem Sensor und dem Himmel die GPS-Funktionalität beeinträchtigen kann. Dies schließt alle Objekte ein, die den Sensor abschirmen oder abdecken und dadurch die direkte Sichtlinie zum Himmel beeinträchtigen könnten.

Für die Installation bietet das Gerät vielseitige Montageoptionen. Es kann sicher mit dem mitgelieferten Klebepad befestigt, für eine flexiblere Einrichtung mit Kabelbindern fixiert, oder mit Schrauben unter Verwendung des mitgelieferten Montagerahmens montiert werden. Diese Optionen ermöglichen eine breite Palette an Installationsmöglichkeiten für verschiedene Oberflächen und Ausrichtungen, um unterschiedlichen Betriebsanforderungen gerecht zu werden und eine optimale GPS-Leistung zu gewährleisten.

Abbildung 2: Reinigungstuch

Klebepad: Reinigen Sie sowohl die Geräterückseite als auch die Oberfläche, auf der das Gerät montiert werden soll, mit einer 50:50-Mischung aus Isopropylalkohol (IPA) und Wasser oder einem Reinigungstuch, wie in Abbildung 2 gezeigt.

Abbildung 3: Klebepad anbringen

Tragen Sie das Klebepad auf der Rückseite des Trackers auf.

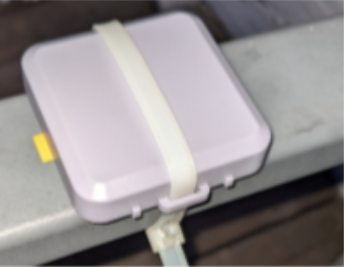

Abbildung 4: Installation mit Kabelbindern

Kabelbinder: Verwenden Sie gegebenenfalls Kunststoffkabelbinder zur Montage des Trackers. Kann für zusätzliche Haltbarkeit mit dem Klebepad kombiniert werden.

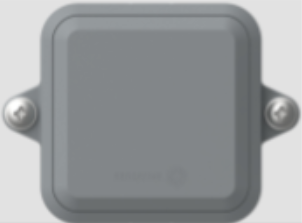

Abbildung 5: Installation mit Schrauben

Schrauben: Verwenden Sie den mitgelieferten Rahmen zur Montage mit M4-Schrauben, wo anwendbar.

Zum Entfernen eines mit Klebepad montierten Geräts kann Zahnseide ein wirksames Werkzeug sein. Führen Sie die Zahnseide einfach hinter den Sensor und schneiden Sie mit einer Sägebewegung vorsichtig durch das Klebepad, um das Gerät ohne Beschädigung zu lösen.

Betrieb

Ihr Gerät kann so konfiguriert werden, dass es optimal zu Ihrem Anwendungsfall passt und gleichzeitig eine lange Batterielebensdauer beibehält. Vordefinierte Konfigurationsprofile sind verfügbar.

Square Tracker Xtreme nutzt einen Clouddienst, der die GPS/Beidou-Scanzeit von 30 Sekunden auf 3-4 Sekunden reduziert und die Geo-Standortberechnung auf den Cloudserver auslagert, was zu einer erwarteten 10-jährigen Batterielebensdauer bei bis zu 1 Scan pro Stunde führt.

Es wird empfohlen, den eingebauten 3D-Beschleunigungssensor zu nutzen, um das Geo-Positionsscanning so zu steuern, dass die Geopositionierung abgeschaltet wird, wenn der Tracker seit dem letzten Scan nicht bewegt wurde.

WLAN-Tracking ist energieeffizienter als GPS & Beidou und eignet sich für die Positionierung in Innenräumen und städtischen Außenbereichen.

GPS & Beidou funktionieren nicht in Innenräumen oder unter einem schützenden Dach.

In vielen Anwendungen kann es besser sein, WLAN als primären Geo-Standortdienst zu nutzen und GNSS nur zu verwenden, wenn keine genaue WLAN-Position gefunden wird.

„Position on Demand“ ist eine Funktion des Square Tracker, mit der Sie den Sensor so konfigurieren können, dass er seine Standortdaten bei der nächsten Interaktion mit dem LoRaWAN-Netzwerk überträgt, sofern dies angefordert wird. Diese Funktion verbessert die Flexibilität und Reaktionsfähigkeit des Trackers in verschiedenen Tracking-Szenarien.

Weitere Informationen

• Standarddokumentation der Square Tracker Xtreme-Anwendung inkl. Konfigurationsoptionen
• VSM Config Tool
• Support-Ressourcencenter

Technische Informationen

Spezifikation	Beschreibung
Merkmale	Cloud-gestützte GNSS-Geopositionierung (GPS/Beidou) für den Außenbereich. Cloud-gestütztes WLAN-MAC-Adress-Scanning und Geopositionierung für Innen- und Außenbereich. Bewegungs- und Neigungserkennung mittels 3D-Beschleunigungssensor-Technologie zur Unterstützung von Alarmen und bewegungsgesteuerter Positionierung. Temperatursensor (typische Genauigkeit: +/- 2 °C zwischen 0-30 °C) LoRaWAN-Konnektivität NFC (Nahfeldkommunikation) mit Ihrem Smartphone
LoRaWAN-Spezifikationen	Regionen: * EU (863-870 MHz) * US915 (902-928 MHz) * AS923-1 (920-923 MHz) * AS923-2 (923-925 MHz) * KR (923-925 MHz) * AU (915-928 MHz) * IN (865-867 MHz) Bis zu +14 dBm Sendeleistung Bis zu 10 km Reichweite LoRaWAN v1.0.4 OTAA (Over The Air Activation & Configuration) A-OTA (Application Upgrade Over The Air) Mehrere LoRaWAN-Netzwerkschlüssel für sensorinitiiertes Roaming
Geopositionierungsspezifikationen	Das Gerät unterstützt folgende Geopositionierungsdienste: - GNSS (GPS & Beidou) @1575,42 MHz - 2,4-GHz-WLAN (b/g/n) MAC-Adress-Scanning - LoRa TDoA (Time Difference on Arrival) Für die Geopositionierung ist ein Geo-Solving-Clouddienst erforderlich.
Abmessungen	60,4 * 67,2 * 15 mm Gewicht: 61 g inkl. Batterie
Betriebsbedingungen	-30 bis + 65° C Wettergeschützt: IP67 Versiegeltes Gehäuse Leiterplatten durch Conformal Coating feuchtigkeitsgeschützt
Empfohlene Lagerbedingungen	+10 bis + 30° C
Stromversorgung	Eingebaute 4,0-Ah-Li-MnO2-Batterie. 3,0 V
Batterielebensdauer	Geschätzt 10 Jahre Batterielebensdauer bei Verwendung eines der bereitgestellten Konfigurationsprofile und max. 2 Geo-Positionsscans pro Stunde bei guter LoRaWAN-Netzabdeckung (SF7-SF 9).
NFC	13,56 MHz Reichweite: ca. 2 cm. Positionieren Sie Ihr NFC-fähiges Telefon so an der Vorderseite des Trackers, dass die NFC-Antenne des Telefons über der NFC-Antenne des Trackers liegt. Siehe Zeichnung oben. Optionale Android-App für lokale Konfiguration und Datenüberwachung (passwortgeschützt)
Sonstiges	* Unterstützt Batterieberichte. * Datenspeicher zur Offline-Speicherung zeitgestempelter Daten

Sicherheit & Konformität

Square Tracker Xtreme enthält eine eingebaute Primärbatterie vom Typ Li-MnO₂. Das Gerät sollte als Batterie zum Recycling entsorgt werden.

Li-MnO₂-Batterien sind im Allgemeinen eine sichere Batterietechnologie, sollten aber dennoch mit Vorsicht behandelt werden. Nicht kurzschließen, durchstechen oder Temperaturen über +80 °C aussetzen.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help

FCC NOTICE (for USA):

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Federal Communication Commission (FCC) Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm (8 inches) during normal operation. The antenna(s) used for this transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. No changes shall be made to the equipment without the Company’s permission as this may void the user’s authority to operate the equipment.

INDUSTRY CANADA STATEMENTS:

This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. This equipment complies with the safety requirements for RF exposure in accordance with RSS-102 §2.5.2. This equipment must be installed and operated in accordance with the provided instructions and a minimum 20 cm spacing must be provided between the antenna and any person’s body during wireless modes of operation.

INDUSTRY CANADA STATEMENTS:

Cet appareil est conforme avec Industrie Canada exempt de licence Rss standard(s). Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris des interférences qui peuvent provoquer un fonctionnement indésirable du périphérique. Ce dispositife est conforme à la norme de sécurité en matière d’exposition RF conformé-ment à la RSS-102 §2.5.2. Ce dispositif doit être installé et utilisé conformément aux instructions fournies et à 20 cm espacement minimal doit être prévu entre l’antenne et le corps de toute personne pendant les modes sans fil de fonctionnement.

INDUSTRY CANADA NOTICE

“This device complies with ISED’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the device”
