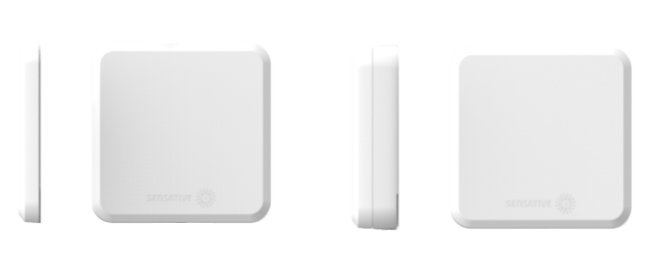

Square Tracker

Beschreibung

Square Tracker ist ein hochentwickelter, stromsparender Innenraum-Präzisionstracker, ideal für fortschrittliches Asset-Management ohne häufigen Batteriewechsel oder Aufladen. Er nutzt WLAN-MAC-Adress-Scanning für effizientes und präzises Tracking, und sein Luftdrucksensor verbessert die 3D-Positionierung durch barometrische Vergleiche mit Referenzsensoren.

Die Cloud-basierte Standortlösung nutzt vorhandene WLAN-Netzwerke für eine verbesserte Abdeckung. Sein 3D-Beschleunigungssensor erkennt Bewegung und Neigung und ermöglicht Diebstahlalarme sowie energiesparende Funktionen wie den Schlafmodus. Mit Batterieoptionen von 750 mAh bis 6 Ah bietet er konfigurierbare Leistung und mehr als 10 Jahre Batterielebensdauer

Vorteile & Anwendungsfälle

Square Tracker ist eine umfassende Innenraum-Tracking-Lösung, ideal für ein breites Spektrum an Anwendungen im Bereich Asset-Tracking und Überwachung. Seine fortschrittlichen Funktionen, darunter Positionierungs- und 3D-Beschleunigungssensor-Technologien, Luftdruck- und Temperatursensoren sowie ein robustes Design, machen ihn besonders geeignet für Szenarien, in denen präzises Tracking unerlässlich ist.

Wichtige Anwendungen:

• Innenraum-Asset-Management & Logistik: Ideal für das Tracking von Assets wie Geräten und Instrumenten, Rollstühlen oder Gepäckwagen.
• Tracking von Krankenhausausrüstung: Überwacht wichtige Krankenhausgeräte und gewährleistet effiziente Nutzung.
• Sicherheit persönlicher Gegenstände: Ermöglicht das Tracking persönlicher Gegenstände wie Gepäck und Elektronik.

Weitere Vorteile:

• Verlängerte Batterielebensdauer: Eine Batterie mit bis zu 6 Ah sorgt für langfristigen Betrieb mit minimalem Wartungsaufwand.
• Flexible Installation: Bietet mehrere Montageoptionen für eine einfache Bereitstellung.
• Bewegungs-, Luftdruck- und Temperatursensoren: Enthält einen 3D-Beschleunigungssensor für bewegungsbasierte Alarme & Tracking, einen Luftdrucksensor zur Unterstützung der verbesserten 3D-Positionierung und einen Temperatursensor für die Umgebungsüberwachung.

Der Square Tracker sticht als Schlüsselgerät zur Steigerung der betrieblichen Effizienz und zur Sicherung von Assets hervor und bietet den Komfort einer langen Batterielebensdauer ohne den Aufwand häufiger Austausche oder verlorener Assets durch leere Tracker-Batterien.

Mechanik

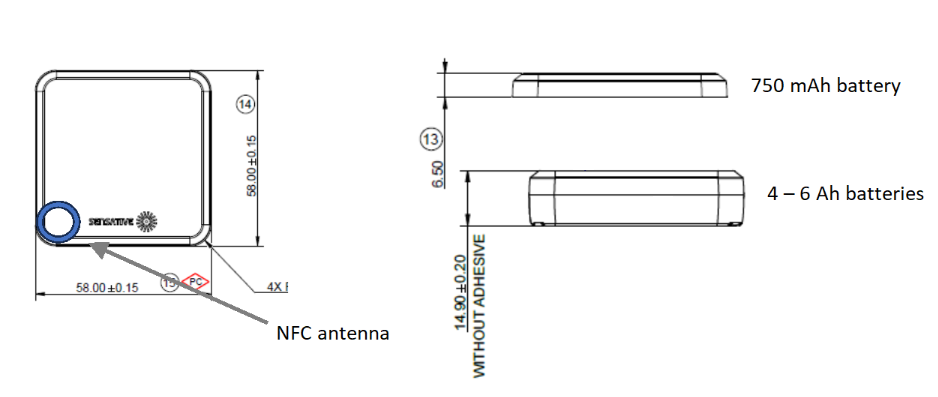

Abbildung 1: Mechanische Abmessungen (mm).

Software

Der Square Tracker von Sensative verfügt über eine ausgeklügelte Softwarearchitektur mit einer in die Firmware integrierten Virtual Sensing Machine (VSM). Diese VSM führt spezialisierte Sensoranwendungen aus, die auf die Erfassungsfähigkeiten des Geräts und die jeweiligen Anwendungsfälle zugeschnitten sind. Das Gerät wird zunächst mit einer vielseitigen Allzweck-Tracking-Anwendung konfiguriert, die an ein breites Spektrum von Tracking-Situationen anpassbar ist.

Für speziellere Anforderungen bietet Sensative über seine erfahrenen Engineering-Services maßgeschneiderte Anwendungsentwicklung an. Diese Anpassung ermöglicht es, den Square Tracker präzise auf individuelle Bedürfnisse abzustimmen und seine Leistung in einer Vielzahl spezialisierter Einsatzbereiche deutlich zu verbessern.

Erste Schritte

Ersteinrichtung & Aktivierung (OTAA)

Schritte vor der Aktivierung:

1. Stellen Sie vor der Aktivierung sicher, dass das Gerät auf dem vorgesehenen LoRaWAN-Server registriert ist.
2. Verwenden Sie für die Registrierung die Dev EUI und den Netzwerkschlüssel aus Ihren digitalen Lieferinformationen.

Aktivierung:

1. Halten Sie nach der Registrierung kurz ein beliebiges NFC-Lesegerät an das Gerät, um die Aktivierung zu starten. Die meisten Mobiltelefone eignen sich als NFC-Lesegeräte. Stellen Sie nur sicher, dass NFC in Ihren Telefoneinstellungen aktiviert ist.
2. Der Aktivierungsvorgang kann bis zu zwei Minuten dauern. Ein erfolgreicher Netzwerkbeitritt wird auf dem LoRaWAN Network Server angezeigt.
3. Das Gerät versucht kontinuierlich, den Aktivierungsvorgang abzuschließen, bis es erfolgreich mit dem registrierten LoRaWAN-Netzwerk verbunden ist. Der Netzwerkbeitritt kann bis zu 24 Stunden dauern, sobald das LoRaWAN-Netzwerk verfügbar ist.

Konfiguration:

1. Passen Sie die Geräteeinstellungen an Ihren spezifischen Anwendungsfall an.
2. Mehrere Konfigurationsoptionen sind verfügbar. 3. Konfigurationsunterstützung: https://sensative.com/resource-center/

Installation

Allgemeine Richtlinien:

Für die Installation bietet das Gerät zwei Montageoptionen. Es kann sicher mit dem mitgelieferten Klebepad befestigt oder mit Schrauben montiert werden.

Diese Optionen ermöglichen eine breite Palette an Installationsmöglichkeiten für verschiedene Oberflächen und Ausrichtungen, um unterschiedlichen Betriebsanforderungen gerecht zu werden und eine optimale Leistung zu gewährleisten.

Square Tracker kann mit dem mitgelieferten Klebepad für eine sichere und unkomplizierte Installation montiert werden. Bei der Montage mit Klebepad ist es wichtig, die Montagefläche zuerst zu reinigen. Verwenden Sie eine 50:50-Mischung aus Isopropylalkohol (IPA) und Wasser, um sicherzustellen, dass die Oberfläche frei von Schmutz und Fett ist, was eine starke Haftung des Trackers unterstützt.

Das Gerät bietet außerdem eine zusätzliche Montageoption mit dünnen, 2 mm starken Klebeplatten. Diese Platten ermöglichen eine flexible Installation, sodass das Gerät entweder hinter oder neben seiner Position mit Schrauben befestigt werden kann. Die Klebeplatten sind an einer Folie befestigt, wie im linken Bild unten dargestellt, was das genaue Markieren der Bohrpunkte für Schrauben neben dem Gerät erleichtert, veranschaulicht durch die Pfeile, die die relevanten Löcher im Bild unten anzeigen. Für Installationen, bei denen Schrauben hinter dem Gerät erforderlich sind, positionieren Sie die Platten wie im rechten Bild unten dargestellt und verwenden Sie extraflache Senkkopfschrauben, wie EJOT 905224, für eine nahtlose Passform.

Zur Installation markieren und bohren Sie zunächst die erforderlichen Löcher, befestigen Sie dann die Platten mit Schrauben an den vorgesehenen Positionen, wobei die dicke Klebeseite zu Ihnen zeigen sollte. Ziehen Sie anschließend die Schutzfolien von den Klebeflächen der Platte und des Geräts ab, prüfen Sie die korrekte Ausrichtung der Platten und drücken Sie dann das Gerät fest auf die Platten für eine sichere Befestigung.

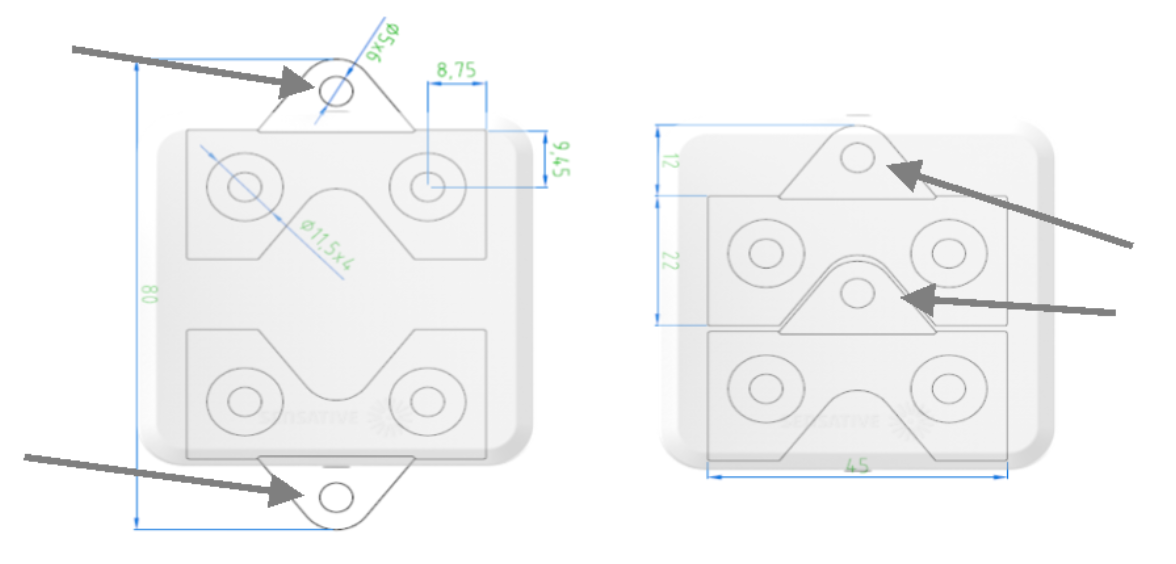

Abbildung 2: Klebeplatten für die Montage mit Schrauben. Verwenden Sie die markierten Löcher für die angrenzende oder verdeckte Schraubinstallation.

Zum Entfernen eines mit Klebepad montierten Geräts ist Zahnseide das beste Werkzeug. Führen Sie die Zahnseide einfach hinter den Sensor und schneiden Sie mit einer Sägebewegung vorsichtig durch das Klebepad, um das Gerät ohne Beschädigung zu lösen.

Betrieb

Ihr Gerät kann so konfiguriert werden, dass es optimal zu Ihrem Anwendungsfall passt und gleichzeitig eine lange Batterielebensdauer beibehält. Vordefinierte Konfigurationsprofile sind verfügbar.

Der Square Tracker scannt nach WLAN-Routern und nutzt einen Clouddienst, um erkannte WLAN-MAC-Adressen in geografische Positionen umzuwandeln.

Es wird empfohlen, den eingebauten 3D-Beschleunigungssensor zu nutzen, um das WLAN-Scanning zu steuern und in den Schlafmodus zu wechseln, wenn der Tracker nicht bewegt wird.

„Position on Demand“ ist eine Funktion des Square Tracker, mit der Sie den Sensor so konfigurieren können, dass er seine Standortdaten bei der nächsten Interaktion mit dem LoRaWAN-Netzwerk überträgt, sofern dies angefordert wird. Diese Funktion verbessert die Flexibilität und Reaktionsfähigkeit des Trackers in verschiedenen Tracking-Szenarien und schont dabei die Batterielebensdauer.

Weitere Informationen

• Standarddokumentation der Square Tracker-Anwendung inkl. Konfigurationsoptionen
• VSM Config Tool
• Support-Ressourcencenter

Technische Informationen

Spezifikation	Beschreibung
Merkmale	Cloud-gestütztes WLAN-MAC-Adress-Scanning und Geopositionierung für Innen- und Außenbereich. Bewegungs- und Neigungserkennung mittels 3D-Beschleunigungssensor-Technologie zur Unterstützung von Alarmen und bewegungsgesteuerter Positionierung. Temperatursensor (typische Genauigkeit: +/- 2 °C zwischen 0-30 °C) Luftdrucksensor LoRaWAN-Konnektivität NFC (Nahfeldkommunikation) mit Ihrem Smartphone
LoRaWAN-Spezifikationen	Regionen: * EU (863-870 MHz) * US915 (902-928 MHz) * AS923-1 (920-923 MHz) * AS923-2 (923-925 MHz) * KR (923-925 MHz) * AU (915-928 MHz) * IN (865-867 MHz) Bis zu +14 dBm Sendeleistung Bis zu 10 km Reichweite LoRaWAN v1.0.4 OTAA (Over The Air Activation & Configuration) A-OTA (Application Upgrade Over The Air) Mehrere LoRaWAN-Netzwerkschlüssel für sensorinitiiertes Roaming
Geopositionierungsspezifikationen	Das Gerät unterstützt folgende Geopositionierungsdienste. - 2,4-GHz-WLAN (b/g/n) MAC-Adress-Scanning - LoRa TDoA (Time Difference on Arrival) Für die Geopositionierung ist ein Geo-Solving-Clouddienst erforderlich.
Abmessungen	Tracker 0.75: 58 * 58 * 7 mm, 23 g (750-mAh-Batterie) Tracker 6.0: 58 * 58 * 15 mm, 75 g (6,0-mAh-Batterie)
Betriebsbedingungen	-30 bis + 65° C Innen & außen: IP67 Versiegeltes Gehäuse Leiterplatten durch Conformal Coating feuchtigkeitsgeschützt
Empfohlene Lagerbedingungen	+10 bis + 30° C
Stromversorgung	Tracker 0.75: Eingebaute 750-mAh-Li-MnO2-Batterie. 3,0 V Tracker 6.0: Eingebaute 6,0-Ah-Li-MnO2-Batterie. 3,0 V
Batterielebensdauer	Tracker 0.75: Geschätzt mehr als 10 Jahre Batterielebensdauer bei Verwendung eines der bereitgestellten Konfigurationsprofile und 2 Geo-Positionsscans pro Tag bei guter LoRaWAN-Netzabdeckung (SF7-SF 9). Tracker 6.0: Geschätzt mehr als 10 Jahre Batterielebensdauer bei Verwendung eines der bereitgestellten Konfigurationsprofile und einem Geo-Positionsscan pro Stunde bei guter LoRaWAN-Netzabdeckung (SF7-SF 9).
NFC	13,56 MHz Reichweite: ca. 2 cm. Positionieren Sie Ihr NFC-fähiges Telefon so an der Vorderseite des Trackers, dass die NFC-Antenne des Telefons über der NFC-Antenne des Trackers liegt. Siehe Zeichnung oben. Optionale Android-App für lokale Konfiguration und Datenüberwachung (passwortgeschützt)
Sonstiges	* Unterstützt Batterieberichte. * Datenspeicher zur Offline-Speicherung zeitgestempelter Daten

Sicherheit & Konformität

Square Tracker enthält eine austauschbare Primärbatterie vom Typ Li-MnO₂. Das Gerät sollte als Batterie zum Recycling entsorgt werden.

Li-MnO₂-Batterien sind im Allgemeinen eine sichere Batterietechnologie, sollten aber dennoch mit Vorsicht behandelt werden. Nicht kurzschließen, durchstechen oder Temperaturen über +80 °C aussetzen.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help

FCC NOTICE (for USA):

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Federal Communication Commission (FCC) Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm (8 inches) during normal operation. The antenna(s) used for this transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. No changes shall be made to the equipment without the Company’s permission as this may void the user’s authority to operate the equipment.

INDUSTRY CANADA STATEMENTS:

This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. This equipment complies with the safety requirements for RF exposure in accordance with RSS-102 §2.5.2. This equipment must be installed and operated in accordance with the provided instructions and a minimum 20 cm spacing must be provided between the antenna and any person’s body during wireless modes of operation.

INDUSTRY CANADA STATEMENTS:

Cet appareil est conforme avec Industrie Canada exempt de licence Rss standard(s). Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris des interférences qui peuvent provoquer un fonctionnement indésirable du périphérique. Ce dispositife est conforme à la norme de sécurité en matière d’exposition RF conformé-ment à la RSS-102 §2.5.2. Ce dispositif doit être installé et utilisé conformément aux instructions fournies et à 20 cm espacement minimal doit être prévu entre l’antenne et le corps de toute personne pendant les modes sans fil de fonctionnement.

INDUSTRY CANADA NOTICE

“This device complies with ISED’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the device”
