Square Comfort
Beschreibung
Square Comfort ist eine Serie extrem kompakter, fortschrittlicher Sensoren für die präzise Temperatur- und Feuchtigkeitsüberwachung sowohl in Innenräumen als auch in geschützten Außenbereichen. Die Abmessungen von Square Comfort betragen 58 x 58 x 7 mm, mit einer robusten 750-mAh-Batterie, die bei Verwendung vordefinierter Konfigurationsprofile voraussichtlich über 10 Jahre hält.
Square Comfort ist auch in den Abmessungen 585815 mm mit einer 4,0-Ah-Batterie erhältlich, die selbst bei sehr anspruchsvollen Konfigurationsprofilen mehr als 10 Jahre Batterielebensdauer bietet.
Das Gerät verfügt über NFC für die einfache lokale Verwaltung mit einem NFC-fähigen Android-Telefon sowie einen WiFi-Empfänger für die Geopositionierung.
Vorteile & Anwendungsfälle
Square Comfort ist für die Immobilienverwaltung von großem Nutzen und bietet präzise Klimaüberwachung in Gebäuden, Gewächshäusern, geschützten Außenbereichen und Fahrzeugen. Sein kompaktes Design und präzise Sensoren machen ihn ideal für die Aufrechterhaltung optimaler Temperatur- und Feuchtigkeitswerte, was für Komfort und Gesundheit in Wohn- und Gewerbeimmobilien entscheidend ist. In Gewächshäusern trägt er zur Schaffung optimaler Bedingungen für das Pflanzenwachstum bei.
Der integrierte Datenspeicher und die Temperaturkalibrierungsfunktionen der Square Comfort-Version mit dem ISO-17025-zertifizierten Sensor (Sensirion SHT43) eignen sich für Cold-Chain-Anwendungen.
Für geschützte Außenbereiche und Fahrzeuge sorgt das robuste Design mit seinen Anpassungsoptionen für zuverlässige Leistung unter verschiedenen Bedingungen. Die Vielseitigkeit von Square Comfort macht ihn zu einem unverzichtbaren Werkzeug für ein breites Spektrum an Umweltüberwachungsanwendungen.
Mechanik
Square Comfort ist ein extrem kompakter Raumkomfortsensor mit den Abmessungen 58 x 58 x 7/15 mm, der für eine sehr unauffällige Montage ausgelegt ist. Er lässt sich einfach mit Klebepad oder Schrauben befestigen. Square Comfort ist mit einer eingebauten, nicht wiederaufladbaren Batterie ausgestattet, die für die gesamte Lebensdauer des Geräts ausgelegt ist und den wartungsarmen, benutzerfreundlichen Charakter des Designs unterstreicht.
Die Lufteinlässe sind membrangeschützt, um Luftzirkulation zu ermöglichen und gleichzeitig das Eindringen von Wasser zu verhindern.

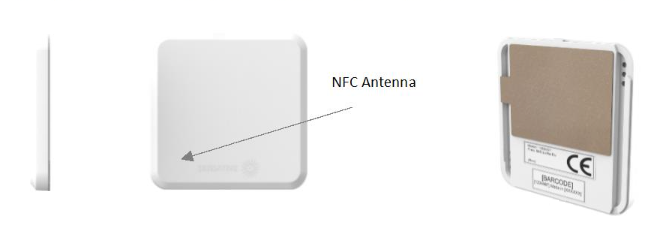

Abbildung 1: Square Comfort 7 mm

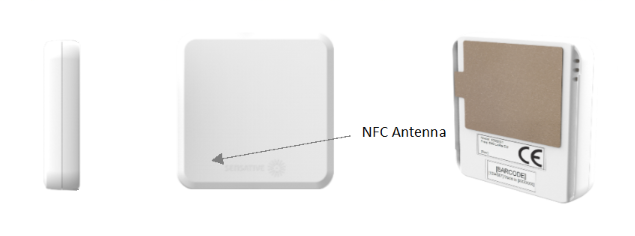

Abbildung 2: Square Comfort 15 mm
Software
Die fortschrittliche Softwarearchitektur von Square Comfort umfasst eine Virtual Sensing Machine (VSM) innerhalb seiner Firmware. Diese VSM betreibt spezialisierte Sensoranwendungen, die auf die Erfassungsfähigkeiten des Geräts und spezifische Anwendungsszenarien abgestimmt sind. Square Comfort wird mit einer Allzweckanwendung geliefert, die durch verschiedene Konfigurationsprofile an ein breites Anwendungsspektrum angepasst werden kann, um die Batterielebensdauer je nach Anwendung zu optimieren.
Erste Schritte
Ersteinrichtung & Aktivierung (OTAA)
Schritte vor der Aktivierung:
- Stellen Sie vor der Aktivierung sicher, dass das Gerät auf dem vorgesehenen LoRaWAN-Server registriert ist.
- Verwenden Sie für die Registrierung die Dev EUI und den Netzwerkschlüssel aus Ihren digitalen Lieferinformationen.
Aktivierung:
- Halten Sie nach der Registrierung kurz ein beliebiges NFC-Lesegerät an das Gerät, um die Aktivierung zu starten. Die meisten Mobiltelefone eignen sich als NFC-Lesegeräte. Stellen Sie nur sicher, dass NFC in Ihren Telefoneinstellungen aktiviert ist.
- Der Aktivierungsvorgang kann bis zu zwei Minuten dauern. Ein erfolgreicher Netzwerkbeitritt wird auf dem LoRaWAN Network Server angezeigt.
- Das Gerät versucht kontinuierlich, den Aktivierungsvorgang abzuschließen, bis es erfolgreich mit dem registrierten LoRaWAN-Netzwerk verbunden ist. Der Netzwerkbeitritt kann bis zu 24 Stunden dauern, sobald das LoRaWAN-Netzwerk verfügbar ist.
Konfiguration:
- Passen Sie die Geräteeinstellungen an Ihren spezifischen Anwendungsfall an.
- Mehrere Konfigurationsoptionen sind verfügbar. 3. Konfigurationsunterstützung: https://sensative.com/resource-center/
Installation
Bei der Installation von Square Comfort wird empfohlen, den Sensor auf Augenhöhe im Raum zu positionieren, damit die Messungen für den Raum repräsentativ sind. Der Standort sollte eine gute Luftzirkulation aufweisen.
Square Comfort kann mit dem mitgelieferten Klebepad für eine sichere und unkomplizierte Installation montiert werden.
Das Gerät bietet außerdem eine zusätzliche Montageoption mit dünnen, 2 mm starken Klebeplatten. Diese Platten ermöglichen eine flexible Installation, sodass das Gerät entweder hinter oder neben seiner Position mit Schrauben befestigt werden kann. Die Klebeplatten sind an einer Folie befestigt, wie im linken Bild unten dargestellt, was das genaue Markieren der Bohrpunkte für Schrauben neben dem Gerät erleichtert, veranschaulicht durch die Pfeile, die die relevanten Löcher im Bild unten anzeigen. Für Installationen, bei denen
Schrauben hinter dem Gerät erforderlich sind, positionieren Sie die Platten wie im rechten Bild unten dargestellt und verwenden Sie extraflache Senkkopfschrauben, wie EJOT 905224, für eine nahtlose Passform.
Zur Installation markieren und bohren Sie zunächst die erforderlichen Löcher, befestigen Sie dann die Platten mit Schrauben an den vorgesehenen Positionen, wobei die dicke Klebeseite zu Ihnen zeigen sollte. Ziehen Sie anschließend die Schutzfolien von den Klebeflächen der Platte und des Geräts ab, prüfen Sie die korrekte Ausrichtung der Platten und drücken Sie dann das Gerät fest auf die Platten für eine sichere Befestigung.
Abbildung 3: Klebeplatten für die Montage mit Schrauben. Verwenden Sie die markierten Löcher für die angrenzende oder verdeckte Schraubinstallation.
Zum Entfernen eines mit Klebepad montierten Geräts ist Zahnseide das beste Werkzeug. Führen Sie die Zahnseide einfach hinter den Sensor und schneiden Sie mit einer Sägebewegung vorsichtig durch das Klebepad, um das Gerät ohne Beschädigung zu lösen.
Betrieb
Der Square Comfort S-Sensor arbeitet effizient, mit einer erwarteten Batterielebensdauer von 10 Jahren oder mehr, abhängig von Konfiguration und Netzabdeckung. Die verfügbaren Konfigurationsprofile unterstützen mindestens 10 Jahre Batterielebensdauer in einem guten LoRaWAN-Netz (SF7-9).
Für eine verlängerte Batterielebensdauer oder sehr häufige Berichterstattung bieten wir auf Anfrage eine Square Comfort-Version mit 4,0-Ah-Batterie an.
Weitere Informationen
- Standarddokumentation der Square Comfort-Anwendung inkl. Konfigurationsoptionen
- VSM Config Tool
- Support-Ressourcencenter
Technische Informationen
| Spezifikation | Beschreibung |
|---|---|
| Merkmale | Cloud-gestütztes WLAN-MAC-Adress-Scanning und Geopositionierung für Innenraum-Geopositionierung. Präzise Temperatur- und Feuchtigkeitssensoren Integrierter Datenspeicher LoRaWAN-Konnektivität NFC (Nahfeldkommunikation) Optionale NFC-App für Android-Telefone |
| T/H-Sensordaten Comfort Standard | Temperatur-/Feuchtigkeitssensor (Sensirion SHT40) Temperaturgenauigkeit: +/- 0,2° C (typ.) Feuchtigkeitsgenauigkeit: 1,8 % rH (typ.) |
| LoRaWAN-Spezifikationen | Regionen: * EU (863-870 MHz) * US915 (902-928 MHz) * AS923-1 (920-923 MHz) * AS923-2 (923-925 MHz) * KR (923-925 MHz) * AU (915-928 MHz) * IN (865-867 MHz) Bis zu +14 dBm Sendeleistung Bis zu 10 km Reichweite LoRaWAN v1.0.4 OTAA (Over The Air Activation & Configuration) A-OTA (Application Upgrade Over The Air) Mehrere LoRaWAN-Netzwerkschlüssel für sensorinitiiertes Roaming |
| Geopositionierungsspezifikationen | Das Gerät unterstützt folgende Geopositionierungsdienste. - 2,4-GHz-WLAN (b/g/n) MAC-Adress-Scanning - LoRa TDoA (Time Difference on Arrival) Für die Geopositionierung ist ein Geo-Solving-Clouddienst erforderlich. |
| Abmessungen | Comfort 7 mm: 58 * 58 * 7 mm, 23 g Comfort 15 mm: 58 * 58 * 15 mm, 55 g |
| Betriebsbedingungen | -30 bis + 65° C IP65 (geschützte Außenbereiche) |
| Empfohlene Lagerbedingungen | +10 bis + 30° C |
| Stromversorgung | Comfort Standard: Eingebaute 750-mAh-Li-MnO2-Batterie. 3,0 V Comfort High Accuracy: Eingebaute 4,0-Ah-Li-MnO2-Batterie. 3,0 V |
| Batterielebensdauer | Erwartet mehr als 10 Jahre Batterielebensdauer bei Verwendung eines der vordefinierten Sensative-Konfigurationsprofile bei guter LoRaWAN-Netzabdeckung (SF7-8). Die Batterielebensdauer wird durch Konfiguration und LoRa-Netzqualität beeinflusst. |
| NFC | 13,56 MHz Reichweite: ca. 2 cm. Positionieren Sie Ihr NFC-fähiges Telefon direkt vor der unteren linken Ecke von Square Comfort. Siehe Abbildung 1. Optionale Android-App für lokale Konfiguration und Datenüberwachung (passwortgeschützt) |
| Sonstiges | * Die Berichterstattung ist konfigurierbar für periodische Berichte, periodische Durchschnittsberichte, Delta-Berichte, schwellenwertbasierte Alarmberichte und mehr. * Unterstützt Batterieberichte. * Datenspeicher zur Offline-Speicherung zeitgestempelter Daten |
Sicherheit & Konformität
Square Comfort enthält eine nicht austauschbare Primärbatterie vom Typ Li-MnO2. Das Gerät sollte als Batterie zum Recycling entsorgt werden.
Li-MnO2-Batterien sind im Allgemeinen eine sichere Batterietechnologie, sollten aber dennoch mit Vorsicht behandelt werden.
Nicht kurzschließen, durchstechen oder Temperaturen über +80 °C aussetzen.
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help
FCC NOTICE (for USA):
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Federal Communication Commission (FCC) Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. In order to avoid the possibility of exceeding the FCC radio frequency exposure limits, human proximity to the antenna shall not be less than 20cm (8 inches) during normal operation. The antenna(s) used for this transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. No changes shall be made to the equipment without the Company’s permission as this may void the user’s authority to operate the equipment.
INDUSTRY CANADA STATEMENTS:
This device complies with Industry Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. This equipment complies with the safety requirements for RF exposure in accordance with RSS-102 §2.5.2. This equipment must be installed and operated in accordance with the provided instructions and a minimum 20 cm spacing must be provided between the antenna and any person’s body during wireless modes of operation.
INDUSTRY CANADA STATEMENTS:
Cet appareil est conforme avec Industrie Canada exempt de licence Rss standard(s). Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut causer d’interférences, et (2) cet appareil doit accepter toute interférence, y compris des interférences qui peuvent provoquer un fonctionnement indésirable du périphérique. Ce dispositife est conforme à la norme de sécurité en matière d’exposition RF conformé-ment à la RSS-102 §2.5.2. Ce dispositif doit être installé et utilisé conformément aux instructions fournies et à 20 cm espacement minimal doit être prévu entre l’antenne et le corps de toute personne pendant les modes sans fil de fonctionnement.
INDUSTRY CANADA NOTICE
“This device complies with ISED’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the device”
